O-ringen in de halfgeleiderindustrie: cruciale rol in KF/ISO vacuümflenzen

Inhoudsopgave

• Onderhoud & betrouwbaarheid: trending, compressieset en traceerbaarheid
• Materiaalkeuze: FFKM versus FKM (Viton) voor KF/ISO-flenzen
  • FFKM O-ringen voor vacuüm: wanneer kies je ze?
  • Wanneer voldoen FKM (Viton®) o-ringen?
• Specificaties én best practices voor O-ringen in KF/ISO-flenzen in de halfgeleiderindustrie
  • Ontwerp & montage: durometer, maatvoering en voorbereiding
  • Onderhoud & betrouwbaarheid: trending, compressieset en traceerbaarheid
• FAQ

Waar zit de O-ring in een KF/ISO vacuümflens en wat doet die daar?

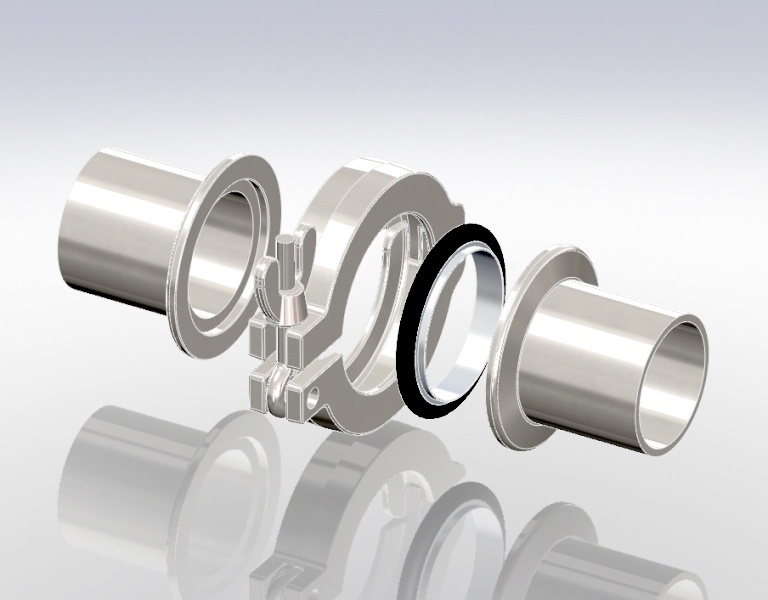

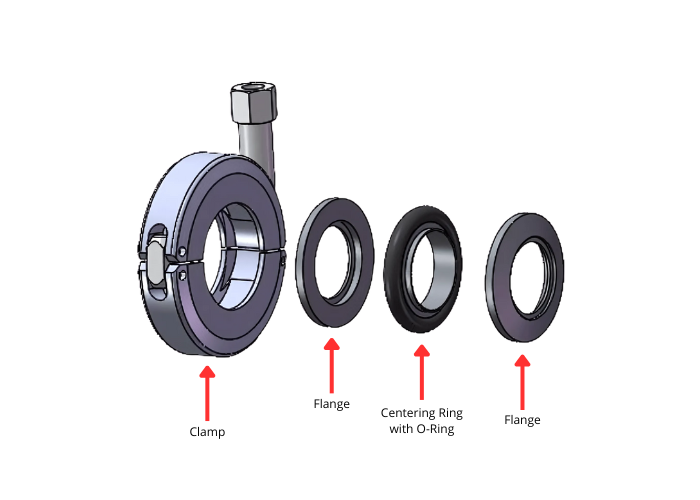

Bij KF/ISO (ook wel KF-quick clamp of ISO-K genoemd) vormt de centering ring met O-ringen in de halfgeleiderindustrie het hart van de afdichting. De O-ring (rond in doorsnede én omtrek) zit in een metalen drager en wordt door een klem axiaal samengedrukt tussen de twee flensvlakken. Zo ontstaat een lekvrije, herhaalbare afdichting die je in seconden kunt (de)monteren.

O-ringen in de halfgeleiderindustrie houden hier niet alleen het vacuüm, maar dempen ook micro-trillingen en compenseren kleine toleranties of thermische uitzetting. Door de standaardisatie (DN10–DN50 voor KF; grotere diameters voor ISO) kun je snel wisselen zonder maatwerk of bonded seals. Voor semiconductor-tools is dat goud waard: korte service-windows, voorspelbare resultaten. Daarom blijven O-ringen in de halfgeleiderindustrie onmisbaar in elke KF/ISO-aansluiting waar stabiliteit en snelheid tellen.

Materiaalkeuze: FFKM versus FKM (Viton) voor KF/ISO-flenzen

Materiaalkeuze bepaalt hoe lang een aansluiting dicht blijft onder warmte, pompolie-dampen en restgassen uit processen. O-ringen in de halfgeleiderindustrie bij KF/ISO-flenzen krijgen zelden direct plasma te zien, maar ze zien wél temperatuurcycli, solventdampen en agressieve restgassen uit de kamer of abater. Daarom is de afweging meestal: FFKM als premium all-rounder of FKM (Viton®) als kostenefficiënte, robuuste standaard.

FFKM O-ringen voor vacuüm: wanneer kies je ze?

Kies FFKM wanneer je te maken hebt met agressieve chemie, hete uitlaatgassen, ozon of wisselende reinigingsrecepten. O-ringen in de halfgeleiderindustrie die in FFKM zijn uitgevoerd, bieden extreem brede chemische resistentie, lage outgassing en goede dimensionele stabiliteit bij verhoogde temperaturen. Dat vertaalt zich in langere intervallen tussen onderhoud en voorspelbaarder base pressure. Ook al zit een KF-flens buiten de directe plasma-zone, bij veel etch/CVD-lijnen komen bijproducten en radicalen in de ruwpomp-keten terecht; FFKM voorkomt dan onnodige degradatie. Voor kritieke chemie en verhoogde setpoints kiezen veel fabs bewust voor O-ringen in de halfgeleiderindustrie op basis van FFKM om base pressure voorspelbaar te houden.Resultaat: minder lekkages, minder verrassingen tijdens ramp-ups en een schonere vacuümketen.

Wanneer voldoen FKM (Viton®) o-ringen?

FKM (Viton®) O-ringen zijn een uitstekende keuze voor de meerderheid van KF/ISO-verbindingen in utilities, ruwpomp-lijnen en algemene kamerkoppelingen. In utilities en ruwpomplijnen bieden O-ringen in de halfgeleiderindustrie in FKM (Viton®) vaak de beste balans tussen prestaties en kosten. Ze combineren goede hitte- en chemiebestendigheid met gunstige kosten en brede beschikbaarheid. O-ringen in de halfgeleiderindustrie van FKM zijn bovendien stevig genoeg voor herhaald (de)monteren zonder snel te scheuren. Let wel op: in ketonen/esters of bij langdurige hoge temperatuur kan FKM sneller verouderen dan FFKM. Waar chemie zwaarder is of temperaturen hoger oplopen, is upgraden naar FFKM een verstandige stap.

Specificaties én best practices voor O-ringen in KF/ISO-flenzen in de halfgeleiderindustrie

Ontwerp & montage: durometer, maatvoering en voorbereiding

Gebruik O-ringen in de halfgeleiderindustrie met de juiste durometer (meestal 70–75 Shore A) en maatvoering conform ISO 3601, zodat de squeeze in de centering ring klopt. O-ringen in de halfgeleiderindustrie profiteren van cleanroom-reiniging en double-bagging: minder volatiles, minder deeltjes en snellere stabilisatie na montage.

Werk met schone, compatibele handschoenen, vermijd vezelige doeken en gebruik alleen een procescompatibel smeermiddel als de leverancier dat expliciet voorschrijft, veel KF-verbindingen kunnen droog worden gemonteerd. Plaats de centering ring met ronde O-ring gelijkmatig tussen de flenzen en span de klem kruislings; bij ISO-bouten hoort een passend torque-schema voor een uniforme compressie. Met schone montage, juiste squeeze en kruislings klemmen presteren O-ringen in de halfgeleiderindustrie consistent lekvrij, ook na herhaald (de)monteren.

Onderhoud & betrouwbaarheid: trending, compressieset en traceerbaarheid

Plan onderhoud datagedreven: log lekrate, base pressure en pump-down-tijden vóór en na elke servicebeurt en borg dit in je SOP. De voornaamste faalmodus bij O-ringen in de halfgeleiderindustrie is compressieset (blijvende vervorming), versneld door warmte en chemie; indirecte blootstelling aan procesbijproducten via de pomp-keten kan dit versterken. Vervang preventief zodra pump-down structureel langer wordt of base pressure stijgt, en inspecteer flensvlakken op putjes/krassen om virtual leaks te voorkomen. Verdeel mechanische spanning gelijkmatig om microvervorming van de drager te vermijden en werk met traceerbare batches (compound, durometer, lotnummer) zodat afwijkingen snel zijn te herleiden.
