O-ring afmetingen vormen de basis van een betrouwbare afdichting. Een materiaal zoals EPDM, NBR of FKM kan goed passen bij het medium, maar zonder juiste maatvoering, groefpassing en hardheid blijft de kans op lekkage of slijtage aanwezig. Daarom is het belangrijk om niet alleen naar het rubbermateriaal te kijken, maar ook naar normen, toleranties en testmethodes.
Op deze pagina vind je een praktisch overzicht van de belangrijkste normen en begrippen rond O-ring afmetingen, hardheid en materiaaltesten. Denk aan ISO 3601, AS568, DIN 3771, Shore hardheid en compressieset. De pagina helpt je bepalen welke specificaties relevant zijn voordat je een O-ring kiest of bestelt.
Maatvoering wordt vooral belangrijk wanneer een O-ring technisch gespecificeerd moet worden. Dat geldt bij machinebouw, onderhoud, revisie, serieproductie en toepassingen met druk, temperatuur of chemische belasting. Verkeerde O-ring afmetingen kunnen zorgen voor te weinig compressie, te veel rek, montageproblemen of vroegtijdige beschadiging.
Een O-ring moet passen bij de groef waarin hij wordt gemonteerd. Daarbij zijn de binnendiameter, snoerdikte, groefbreedte, groefdiepte en eventuele toleranties belangrijk. Ook de toepassing speelt mee. Een statische afdichting stelt andere eisen dan een dynamische afdichting waarbij beweging, wrijving en slijtage een rol spelen.
ISO 3601 is een internationale norm voor O-ringen. De norm behandelt onder andere afmetingen, toleranties, groefmaten, oppervlakteafwijkingen en materiaaleisen. Wanneer je O-ring afmetingen technisch wilt vastleggen, is ISO 3601 vaak het meest logische startpunt.
AS568 is een Amerikaanse maatstandaard voor O-ringen. Deze standaard gebruikt inch-maten en zogenoemde dash-nummers. AS568 kom je vaak tegen bij Amerikaanse machines, internationale technische tekeningen en toepassingen in de olie-, gas-, luchtvaart- en machinebouwsector.
DIN 3771 is een oudere Duitse norm voor O-ringen. In veel situaties is deze norm opgevolgd door ISO 3601, maar DIN 3771 komt nog steeds voor in bestaande tekeningen, onderhoudsdocumentatie en historische specificaties. Daarom is het nuttig om DIN 3771 te herkennen wanneer je oude O-ring afmetingen moet controleren of vervangen.

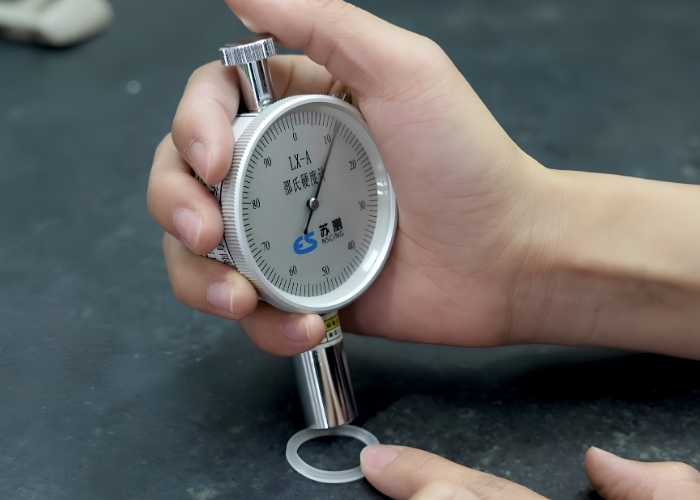

Naast O-ring afmetingen speelt hardheid een grote rol. De hardheid van rubber wordt meestal uitgedrukt in Shore A. Veel standaard O-ringen hebben een hardheid van ongeveer 70 Shore A. Hardere varianten, zoals 90 Shore A, worden vaker gekozen bij hogere druk of wanneer er risico is op extrusie. Zachtere O-ringen kunnen juist beter afdichten bij lage druk of minder perfecte oppervlakken.
Compressieset is een andere belangrijke eigenschap. Deze test geeft aan hoeveel blijvende vervorming ontstaat nadat een O-ring langere tijd is samengedrukt. Een lage compressieset betekent dat het materiaal beter terugveert. Dat is belangrijk voor toepassingen met warmte, druk, lange montagetijd of herhaaldelijke belasting.
Correcte O-ring afmetingen zijn noodzakelijk, maar ze zeggen nog niet alles over de geschiktheid van een afdichting. Het materiaal moet ook passen bij het medium, de temperatuur, druk en omgeving. NBR wordt vaak gebruikt bij olie en vetten, EPDM bij water en stoomachtige omstandigheden, FKM bij hogere temperaturen en chemische belasting, en VMQ bij toepassingen waar flexibiliteit bij lage of hoge temperaturen belangrijk is.
Let op: een materiaalnaam is geen garantie voor geschiktheid. Twee EPDM O-ringen kunnen verschillende hardheden, toleranties, certificeringen en testresultaten hebben. Controleer daarom altijd de compound, maatnorm, Shore hardheid en beschikbare documentatie.
Controleer eerst de maat: binnendiameter en snoerdikte. Kijk daarna naar de norm die bij de toepassing hoort, zoals ISO 3601, AS568 of DIN 3771. Controleer ook de groefmaat, hardheid, materiaalsoort, compound en omstandigheden waarin de O-ring wordt gebruikt.
Let daarnaast op temperatuur, druk, medium, beweging en eventuele eisen rond certificaten of testrapporten. Bij kritische toepassingen is het verstandig om niet alleen op een maattabel te vertrouwen, maar de volledige afdichtingssituatie te beoordelen.
Je meet O-ring afmetingen door de binnendiameter en snoerdikte te bepalen. Meet de O-ring zonder hem uit te rekken. Gebruik bij voorkeur een schuifmaat en controleer of de O-ring niet vervormd, versleten of opgezwollen is.
ISO 3601 is een internationale norm met metrische maatvoering. AS568 is een Amerikaanse standaard die werkt met inch-maten en dash-nummers. Welke norm je nodig hebt, hangt vaak af van de machine, tekening of technische specificatie.
70 Shore A geeft de hardheid van het rubber aan. Het is een veelgebruikte standaardhardheid voor O-ringen. Zachtere O-ringen kunnen beter afdichten bij lage druk, terwijl hardere O-ringen meer weerstand kunnen bieden tegen extrusie.
Compressieset geeft aan hoeveel blijvende vervorming ontstaat na langdurige indrukking. Als een O-ring te veel vervormt en niet goed terugveert, kan de afdichting minder betrouwbaar worden.
Nee, beide zijn belangrijk. De juiste O-ring afmetingen zorgen voor goede passing en compressie. Het juiste materiaal zorgt dat de O-ring bestand is tegen medium, temperatuur, druk en veroudering. Pas samen vormen ze een betrouwbare afdichting.
Weet je niet zeker welke O-ring maat, norm of hardheid past bij jouw toepassing? Neem contact op voor technisch advies. Dan kijken we mee naar de maatvoering, het materiaal en de omstandigheden waarin de O-ring moet functioneren.
