O-Ring für Hydraulikzylinder in Arm- und Schaufelzylindern

Inhaltsverzeichnis

• Wo der O-Ring für Hydraulikzylinder den Unterschied macht
  • Kolbendichtung: Trennung zwischen Druck- und Rücklaufseite
  • Stangenbereich: Abstreifer, Führungsring und O-Ring für Hydraulikzylinder

• So wählen Sie den richtigen O-Ring für Hydraulikzylinder aus
  • NBR, HNBR, FKM oder PU: Material passend zu Medium und Temperatur
  • PTFE-Stützringe und Nuten nach ISO 3601

• Montage, Diagnose & Verwaltung des O-Rings für Hydraulikzylinder
  • Nut & Montage: Kanten bearbeiten, leicht schmieren und Verdrehung vermeiden
  • Ausfallarten & Wartung: Druckverformungsrest, Extrusion und Stangenschäden

• FAQ: O-Ring für Hydraulikzylinder

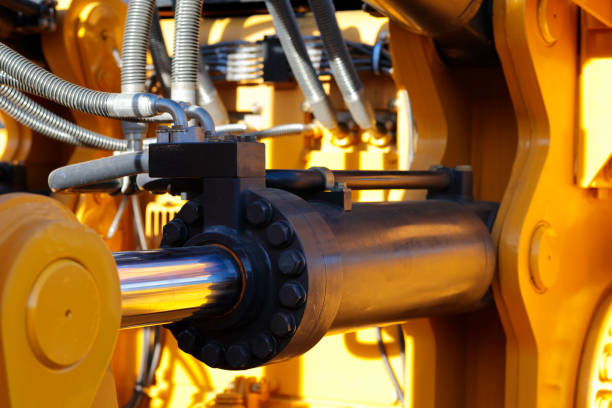

Wo der O-Ring für Hydraulikzylinder den Unterschied macht

Kolbendichtung: Trennung zwischen Druck- und Rücklaufseite

In der Kolbenkammer sorgt ein O-Ring für Hydraulikzylinder für eine zuverlässige Trennung zwischen Druck- und Rücklaufseite. Dies geschieht, indem der Ring unter Systemdruck „selbstverstärkend“ wirkt und den Leckagespalt schließt. Gleichzeitig muss die Kolbendichtung die Reibung gering halten und Toleranzen bei Bohrung und Rauheit ausgleichen. Werden die falsche Härte oder Verpressung gewählt, nimmt die Mikroleckage zu und die Maschine fühlt sich schwammig an. Mit korrekten Nutabmessungen nach ISO 3601 und einem geeigneten Compound bleibt die Schaufel auf ihrer Höhe, ohne „abzusinken“. Ein richtig ausgewählter O-Ring für Hydraulikzylinder reduziert das Absinken und hält die Maschine stabil auf dem gewünschten Niveau.

Stangenbereich: Abstreifer, Führungsring und O-Ring für Hydraulikzylinder

Im Bereich der Stange arbeitet ein O-Ring für Hydraulikzylinder mit dem Abstreifer und dem Führungsring zusammen, um Schmutz fernzuhalten. Der Abstreifer entfernt Schlamm und Sand, während der Führungsring die Stange zentriert, damit die Stangendichtung nicht schräg belastet wird. Kratzer oder Vertiefungen auf der Stangenoberfläche wirken wie ein Messer, das die Dichtlippe beschädigt. Halten Sie die Stange daher sauber, prüfen Sie die Ausrichtung und ersetzen Sie einen beschädigten Abstreifer rechtzeitig. Mit einem korrekt verpressten O-Ring für Hydraulikzylinder bleibt die Bedienung bei Kaltstarts und wechselnder Belastung vorhersehbar.

So wählen Sie den richtigen O-Ring für Hydraulikzylinder aus

NBR, HNBR, FKM oder PU: Material passend zu Medium und Temperatur

Bei Öltemperaturen um 100 °C ist ein O-Ring für Hydraulikzylinder aus FKM die sicherste Wahl. FKM härtet bei Wärme weniger schnell aus und ist beständiger gegen aggressive Additive. NBR ist eine praktische Lösung bei standardmäßigem HLP-Öl und normalen Temperaturen. HNBR deckt den mittleren Bereich ab und bietet eine bessere Wärme- und Ozonbeständigkeit. PU zeichnet sich bei dynamischer Belastung durch hohe Verschleißfestigkeit aus, die Verträglichkeit mit dem Medium muss jedoch geprüft werden. Verwenden Sie kein EPDM. Für Ölhydraulik wird ein O-Ring für Hydraulikzylinder benötigt, der mit HLP-Öl verträglich ist. EPDM eignet sich für Wasser, Glykol oder Luft, nicht für mineralisches Hydrauliköl.

PTFE-Stützringe und Nuten nach ISO 3601

Druckspitzen und Extrusion erfordern bei Ausleger- und Schaufelzylindern besondere Aufmerksamkeit. Für diesen Auslegerzylinder wählen wir einen O-Ring für Hydraulikzylinder gemäß ISO 3601 mit einem PTFE-Stützring gegen Extrusion. Stützringe unterstützen das Elastomer und verhindern, dass Material bei Druckstößen und starken Lastwechseln in den Spalt gedrückt wird. Bei Druckspitzen sollte ein O-Ring für Hydraulikzylinder mit einem PTFE-Stützring kombiniert werden. Ohne Stützring steigt das Extrusionsrisiko. Achten Sie außerdem auf die Oberflächenrauheit und die Verpressung. Eine zu hohe Verpressung erhöht Reibung und Verschleiß, während eine zu geringe Verpressung Leckagen und ein „Absinken“ verursacht.

Montage, Diagnose & Verwaltung des O-Rings für Hydraulikzylinder

Nut & Montage: Kanten bearbeiten, leicht schmieren und Verdrehung vermeiden

Die meisten Leckagen entstehen bereits bei der Montage. Das Abrunden, Entgraten und vorübergehende Abdecken scharfer Kanten verhindert Beschädigungen. Verwenden Sie Montagehülsen und tragen Sie eine dünne Schicht eines Schmiermittels auf, das mit dem gewählten Elastomer verträglich ist. Schützen Sie Gewindebereiche, damit ein O-Ring für Hydraulikzylinder bei der Montage nicht eingeschnitten wird. Halten Sie die Nutabmessungen nach ISO 3601 ein, um Verdrehung und übermäßige Reibung zu vermeiden. Eine leichte Schmierung, korrekte Ausrichtung und der Austausch verschlissener Abstreifer vor der Montage begrenzen Leckagen beim Anfahren. Mit einem korrekt verpressten O-Ring für Hydraulikzylinder bleibt die Vorspannung erhalten und der Zylinder läuft gleichmäßig an.

Ausfallarten & Wartung: Druckverformungsrest, Extrusion und Stangenschäden

Eine absinkende Schaufel und eine ölige Stange weisen häufig auf einen O-Ring für Hydraulikzylinder mit Druckverformungsrest hin. Erkennbar ist dies an abgeflachten Querschnitten und einer glänzenden Oberfläche durch Verhärtung. Extrusion lässt sich an ausgefransten Kanten oder einem „Lip-out“ mit losen Partikeln in der Nut erkennen. Ursache sind häufig Druckspitzen ohne PTFE-Stützring oder ein zu großer Spalt. Reparieren Sie eine beschädigte Stangenoberfläche mit Kratzern oder Vertiefungen und prüfen Sie die Führungsringe auf Verschleiß, da sie bestimmen, ob die Dichtung schräg belastet wird. Dokumentieren Sie Abmessung, Compound und Härte jedes O-Rings, damit der Einkauf exakt nachbestellen kann. Prüfen Sie nach der Überholung, ob der montierte O-Ring mit der Stückliste und der Chargennummer übereinstimmt. Für Ersatzteilsätze empfehlen wir, jeden O-Ring-Typ für Hydraulikzylinder mit Abmessung, Compound und Datum zu kennzeichnen.
