O-Ring-Nut - Statisch - Trapeznut

Was ist eine Trapeznut?

Eine Trapeznut hat keinen rechteckigen Querschnitt, sondern eine trapezförmige Form: Der Boden der Nut ist schmaler als die Öffnung. Dadurch klemmt sich der O-Ring nach dem Einsetzen in der Nut fest. Er kann nicht mehr herausfallen, auch dann nicht, wenn das Bauteil umgedreht oder bewegt wird. Das ist der entscheidende Vorteil gegenüber der Standard-Rechtecknut. Die Herstellung einer Trapeznut ist technisch aufwendiger und zeitintensiver als die einer rechteckigen Nut. Das ist ein echter Faktor bei großen Serien oder einfachen Anwendungen. Bei Anwendungen, bei denen der Ring während der Montage oder des Transports an seinem Platz bleiben muss, überwiegen die Mehrkosten der Bearbeitung in der Regel jedoch die Montagezeit und den Verlust von Ringen. Die Dichtleistung selbst ist bei gleicher Pressung mit der einer rechteckigen Nut vergleichbar.

Wann entscheiden Sie sich für eine Trapeznut?

Die Trapeznut ist kein universeller Ersatz für die Standard-Rechtecknut. Die Wahl ist nur in einer begrenzten Anzahl spezifischer Situationen sinnvoll. Es ist hilfreich, diese Situationen zu kennen, damit Sie die aufwendigere Bearbeitung nur dort einsetzen, wo sie tatsächlich einen Mehrwert bietet. In allen anderen Fällen ist die rechteckige Nut einfacher, günstiger und genauso zuverlässig.

• Überkopfmontagen, bei denen der Ring beim Zusammenfügen der Bauteile herausfallen kann.
• Maschinenteile, die regelmäßig geöffnet und geschlossen werden und bei denen der Ring bei jedem Öffnen lose liegen würde.
• Anwendungen, bei denen der Ring bereits vor der Montage eingesetzt werden muss und danach Transport oder Bewegung folgt.
• Situationen, in denen ein erneutes Positionieren des Rings zu Qualitätsproblemen führt.

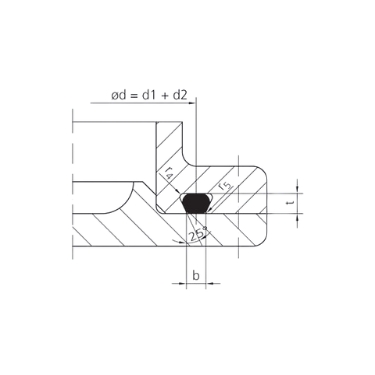

Die Nutparameter für die Trapeznut

Die Trapeznut arbeitet mit fünf Parametern, aber die Toleranzen sind anders als bei der rechteckigen Nut. Sowohl die Nuttiefe (t) als auch die Nutbreite (b) haben eine symmetrische Toleranz von ±0,05 mm. Das ist strenger als die asymmetrischen Toleranzen der rechteckigen Nut. Der Grund ist die trapezförmige Geometrie: Eine größere Maßabweichung in Tiefe oder Breite verändert die Klemmwirkung der Nut auf den Ring. Die beiden Radien (r4 und r5) haben andere Bezeichnungen als bei der Standardnut, weil sie die spezifischen schrägen Flanken der Trapezform definieren.

d2: Schnurdurchmesser

Der Ausgangspunkt für alle anderen Maße. Die Trapeznut ist für Schnurdurchmesser ab 2,50 mm verfügbar. Unter 2,50 mm ist die trapezförmige Geometrie innerhalb der Toleranzen, die eine ordnungsgemäße Klemmwirkung gewährleisten, nicht realisierbar. Gängige Größen für industrielle Anwendungen sind 3,53 mm, 5,33 mm und 7,00 mm.

t: Nuttiefe (Toleranz ±0,05 mm)

Die Nuttiefe bestimmt, wie weit der Ring in die Nut fällt und damit auch, wie stark die Klemmwirkung ist. Eine zu flache Nut führt zu unzureichender Klemmung, sodass der Ring sich bei Stößen oder Vibrationen trotzdem lösen kann. Eine zu tiefe Nut erschwert das Einsetzen des Rings und kann den Ring beim Einführen beschädigen. Die symmetrische Toleranz von ±0,05 mm ist strenger als bei der rechteckigen Nut.

b: Nutbreite (Toleranz ±0,05 mm)

Die Breite der Nut an der engsten Stelle bestimmt, ob der Ring hinein- oder herauskann. Die trapezförmige Form bewirkt, dass der Ring beim Einsetzen breiter ist als der Boden zulässt, sich nach vollständigem Einsetzen aber festklemmt. Ist b zu groß, gibt es keine Klemmwirkung mehr. Ist b zu klein, kann der Ring überhaupt nicht eingesetzt werden. Die Toleranz von ±0,05 mm spiegelt diese kritische Funktion wider.

r4 und r5: die trapezförmigen Radien

r4 ist der Radius an der schrägen Nutflanke, r5 ist der Übergangsradius am Nutboden. r4 steigt von 0,40 mm bei kleinen Schnurdurchmessern auf 1,60 mm bei größeren Größen. r5 steigt von 0,25 mm auf 0,50 mm. Beide Radien sind wesentlich für die Klemmwirkung: Eine zu scharfe Ecke zieht den Ring beschädigt in die Nut, ein zu großer Radius verringert die Klemmkraft.

Bearbeitung und Oberflächenbearbeitung

Die Trapezform erfordert spezielle Bearbeitungstechniken. Ein Standard-Nutfräser reicht nicht aus: Die schrägen Flanken müssen mit einem Profilfräser oder durch Drehen mit der richtigen Fräserform hergestellt werden. Das ist der Hauptgrund, warum die Trapeznut teurer ist als die rechteckige. Die Oberflächenbearbeitung folgt denselben Normen wie bei anderen statischen Anwendungen: Dichtfläche Ra max. 1,6 µm, Nutboden Ra max. 3,2 µm, Flanken Ra max. 6,3 µm. Kontrollieren Sie nach der Bearbeitung immer die Gratbildung an den schrägen Flanken. Grate am Übergang von der Nutflanke zur Dichtfläche können den Ring beim Einsetzen beschädigen.

Drei Punkte, auf die Sie bei der Trapeznut achten sollten

1. Toleranzen sind strenger. Die symmetrische Toleranz von ±0,05 mm auf t und b ist strenger als bei der rechteckigen Nut. Prüfen Sie die Maschinengenauigkeit und justieren Sie sie gegebenenfalls nach.

2. Spezielle Bearbeitung erforderlich. Ein Profil- oder Trapezfräser ist erforderlich. Standardfräser erzeugen keine korrekten schrägen Flanken. Kontrollieren Sie das Werkzeugprofil vor dem ersten Produktionslauf.

3. Nur bei spezifischen Anwendungen. Die zusätzlichen Bearbeitungskosten sind nur bei Überkopfmontagen oder regelmäßig öffnenden Bauteilen gerechtfertigt. Für andere statische Anwendungen ist die rechteckige Nut einfacher und genauso zuverlässig.

Werkstoff und Temperatur

Die Trapeznut stellt keine anderen Anforderungen an den Werkstoff als die rechteckige Nut. NBR ist die Standardwahl, EPDM für Wasser und Dampf, FKM für Chemikalien und hohe Temperaturen. Bedenken Sie, dass die Klemmwirkung der Trapeznut von der Elastizität des Rings abhängt: Ein zu harter Werkstoff (über 80 Shore A) kann das Einsetzen erschweren und die Klemmwirkung verringern. Prüfen Sie die Härtewahl zusammen mit der Nutgeometrie.

Prüfen Sie Ihr Medium über den Leitfaden zur Chemikalienbeständigkeit.
