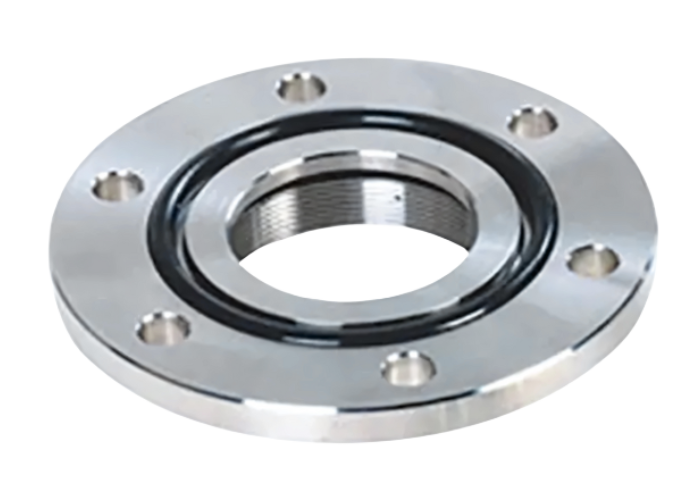

O-ring flensafdichting in de chemische industrie

In leidingsystemen, reactoren, warmtewisselaars, pompen en kleppen moet een O-ring flensafdichting betrouwbaar blijven onder thermische schommelingen en drukcycli. Anders dan vlakke pakkingen vraagt deze oplossing minder boutkracht en compenseert ze micro-onvlakheden door elastische terugvering. Het resultaat is een stabiele afsluiting en lagere lekkagerisico’s, ook wanneer de flensverbinding vaker geopend wordt voor inspectie of reiniging. Kies je vroegtijdig voor een O-ring flensafdichting, dan profiteer je van compacte groefgeometrie en eenvoudige vervanging tijdens stops. Voor processen met oplosmiddelen, zuren of stoom is de volgende stap het selecteren van compound en hardheid die aansluiten bij medium, temperatuur en druk, zodat de O-ring flensafdichting ook na vele cycli zijn compressie behoudt.

Materialen voor O-ring flensafdichtingen: FKM, FFKM, EPDM en PTFE

Materiaalkeuze bepaalt levensduur en veiligheid. Begin met de toepassing en werk terug naar het materiaal: FKM (Viton) is sterk bij brandstoffen en veel oplosmiddelen en houdt stand bij hogere temperaturen; FFKM biedt maximale chemische resistentie bij veeleisende media; EPDM doet het goed in water, stoom en buitenopstellingen; PTFE is inert en geschikt voor volledig statische flenzen. Gebruik dit als snelle shortlist voor een duurzame O-ring flensafdichting.
Inventariseer daarnaast O-ring materialen op hardheid (Shore A), zwelling, gaspermeatie en thermische veroudering. In corrosieve processen zijn chemisch bestendige O-ringen de basis; bij sterk agressieve media zoals zuren en logen kies je specifiek voor Chemisch bestendige O-ringen voor zuren en logen, bijvoorbeeld in FFKM of bepaalde FKM-compounds met bewezen resistentie. Combineer die materiaalselectie met leverancierstesten en part-to-part consistentie, zodat de O-ring flensafdichting voorspelbaar presteert in batch- en continuprocessen.

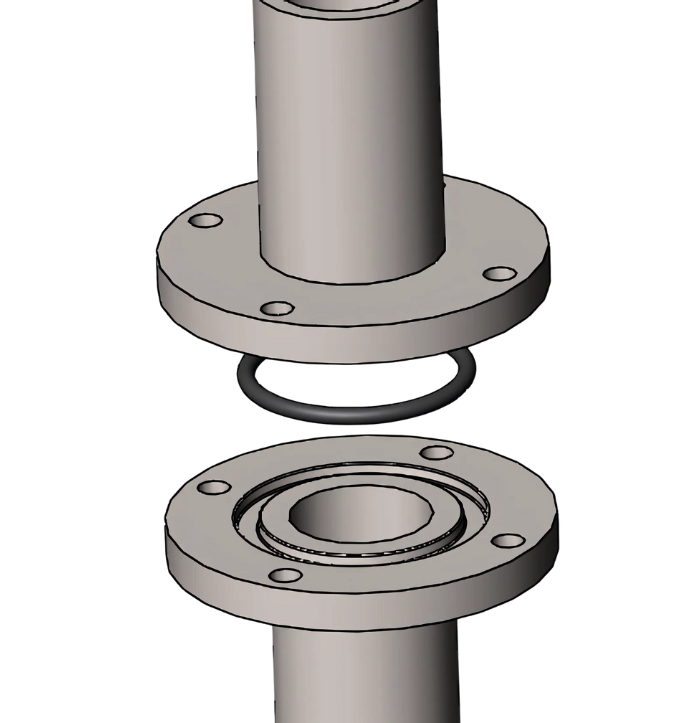

O-ring monteren in flensverbinding: stappenplan en tips

Goed O-ring monteren begint met schone, braamvrije vlakken en een groef zonder beschadigingen. Breng een dun, compatibel smeermiddel aan om frictie en torderen te voorkomen. Plaats de ring zonder uitrekken in de groef, sluit de flenzen en draai de bouten kruislings en in stappen aan. Deze basisaanpak maakt de O-ring flensafdichting direct lekvrij en reproduceerbaar.

Baseer de groefgeometrie op O-ring groefafmetingen en compressie volgens ISO 3601/AS568: te weinig squeeze geeft microlekkage, te veel versnelt veroudering. Gebruik waar nodig maatvaste back-up ringen om extrusie te voorkomen. Voor hogere drukken werkt een hogedruk flensafdichting met O-ring en back-up ring het best om spleetopeningen te beheersen en de O-ring flensafdichting stabiel te houden bij drukschommelingen.

Besteed verder aandacht aan “Oppervlakteruwheid en aandraaimoment voor een lekdichte O-ring flens”. Een te ruwe of te gladde finish kan de afdichting ondermijnen; verkeerd aandraaimoment leidt tot ongelijkmatige belasting. Noteer daarom aanhaalmomenten in onderhoudsprocedures en train monteurs op herkenning van verdraaiing, zo blijft de O-ring flensafdichting voorspelbaar dicht, ook na ingrepen. Kortom: zorgvuldig O-ring monteren en valideren voorkomt verrassingen bij opstart.

O-ring onderhoud en inspectie checklist voor flenzen

Maak van O-ring onderhoud een routine. Controleer tijdens stops op compressieset (platdruk), scheurtjes, verkleuring en hardheidstoename. Vervang preventief bij twijfel en registreer medium, procescondities en looptijd; die data vertellen je wanneer de O-ring flensafdichting haar grenzen nadert. Let ook op compatibiliteit van reinigingsmiddelen met het gekozen elastomeer.
Veel incidenten zijn herhaalbaar te voorkomen. Bij de veelgemaakte fouten bij O-ring flensafdichtingen (en hoe ze te voorkomen) gaat het vaak om: verkeerde compound ten opzichte van het medium, foutieve groefgeometrie, geen back-up ring bij hoge druk, droog monteren of het overslaan van kruislings aandraaien. Het borgen van opslagcondities (koel, donker, ozonarm) en FIFO-gebruik van reservedelen helpt om de O-ring flensafdichting langdurig consistent te houden. Door systematisch O-ring onderhoud te plannen, dalen zowel lekkagemeldingen als ongeplande stops.
