O-ringen in de gondel van de windturbine

Inhoudsopgave

• O-ringen in de gondel
  • Plaatsing van O-ringen in de gondel
  • Rol van O-ringen in de gondel
• Materiaalkeuze voor O-ringen in de gondel
  • Compatibiliteit
  • Normen
• Ontwerp, montage & onderhoud
  • Ontwerp & montage
  • Onderhoud
• FAQ: O-ringen in de gondel

O-ringen in de gondel

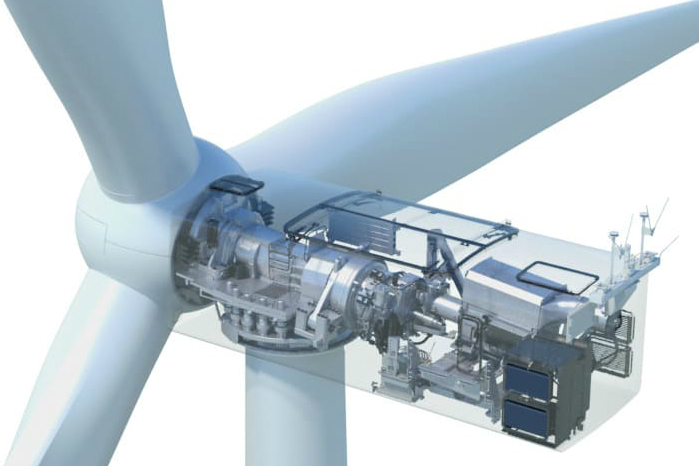

Plaatsing van O-ringen in de gondel

O-ringen in de gondel kom je op drie niveaus tegen: statisch, dynamisch en in drukdragende systemen. Statisch sluiten ze behuizingen en flenzen af: deksel en inspectieopeningen van de tandwielkast, kastdelen van generator en sensoren, hier is een betrouwbare Tandwielkast afdichting cruciaal om olie binnen en vocht buiten te houden. Rond de hoofdas en lagers vind je grotere elastomeerprofielen en specifieke O-ringen in de gondel die de Hoofdlager afdichting en afdichtingen rond de lagerhuizen ondersteunen. In de regelkring zitten O-ringen in manifolds, ventielen en cilinders voor Pitch-systeem afdichting (bladverstelling) en in de klemmen of klauwen voor Yaw-lager afdichting (gondeloriëntatie). Voor het stoppen en vergrendelen van de aandrijflijn zijn O-ringen onderdeel van de hydrauliek van de Hydraulische rem. Waar piekdruk of spleetvorming kan optreden, bijvoorbeeld bij ventielblokken of cilinders, zet je een PTFE Back-up ring naast de O-ring om extrusie te voorkomen.

Rol van O-ringen in de gondel

De rol van O-ringen in de gondel is tweezijdig: barrières tegen buiteninvloeden en borging van interne condities. Ze houden zout, water en stof buiten, zodat lagers en tandwielen niet vervuilen, en ze houden olie, vet of water-glycol binnen, zodat smering en koeling intact blijven. In de hydrauliek handhaven ze druk en respons, essentieel voor een stabiele Pitch-systeem afdichting en veilige Hydraulische rem. Daarnaast dempen goed ontworpen afdichtingen microbewegingen en helpen ze trillingen te overleven zonder vroegtijdige Compressie set of scheurvorming. Zeker bij een Tandwielkast afdichting of Hoofdlager afdichting is langdurige elasticiteit cruciaal; O-ringen in de gondel die hun veerkracht kwijt zijn, kunnen subtiele oliesporen of vetlekkage veroorzaken en zo de betrouwbaarheid aantasten. Met een passende compound (bijv. FKM voor hete olie, EPDM voor water/UV, HNBR voor olie + ozon) en, waar relevant, een PTFE Back-up ring, blijft de afdichting stabiel onder wisselende belasting.

Materiaalkeuze voor O-ringen in de gondel

Compatibiliteit

Materiaalkeuze start bij medium, temperatuur en omgeving. In olie-rijke zones (tandwielkast, remcilinders) presteren FKM en HNBR doorgaans beter dan standaard NBR: FKM is sterk in hitte en olie-additieven; HNBR biedt een robuuste combinatie van oliebestendigheid en ozon/UV-resistentie. Voor water, water-glycol en buitenlucht (UV, ozon) is EPDM logischer. Koppel dit aan het daadwerkelijke gebruik: een Pitch-systeem afdichting ziet veel cycli en drukschommelingen; een Yaw-lager afdichting krijgt vooral weer en vuil te verwerken; een Hoofdlager afdichting moet vet binnenhouden en indringing van water weren. Let op lage-temperatuurgedrag (−30 °C of lager in de gondel) en vermijd combinaties waarbij zwelling of verharding optreedt. Bij hogere drukken of grotere spleten vergroot een PTFE Back-up ring de extrusieveiligheid. Houd ook rekening met Compressie set: kies compounds met lage compressieset, zeker voor statische flenzen (bijv. Tandwielkast afdichting), zodat O-ringen in de gondel hun vorm en afdichtdruk behouden over lange stilstandperiodes.

Normen

Voor maatvoering en toleranties is ISO 3601 de basisreferentie voor O-ringen in de gondel: hiermee borg je de juiste koorddiameter, binnendiameter en groefgeometrie. De koppeling naar de applicatie is net zo belangrijk: een Tandwielkast afdichting vergt andere squeeze en oppervlakte-eisen dan een hydrauliekpoort voor de Hydraulische rem. Werk met OEM-specificaties voor oppervlakteruwheid (Ra), groefbreedte en -diepte, en borg reproduceerbaarheid via serienummers en batchdocumentatie per compound (EPDM, FKM, HNBR). In drukdragende zones hoort een PTFE Back-up ring in de groefspecificatie thuis, met expliciete spleetmaten per drukniveau. Noteer in het onderhoudsdossier waar Compressie set kritisch is (lange statische belasting) en plan vervangintervallen daarop.

Ontwerp, montage & onderhoud

Ontwerp & montage

Een lekvrije O-ring begint bij de groef. Definieer squeeze, stretch en groefspel volgens ISO 3601 en de OEM-richtlijnen, afgestemd op de toepassing (statisch/dynamisch) en het medium. In een manifold of cilinder (bijv. Pitch-systeem afdichting of Hydraulische rem) breng je de groefspeling terug en voorzie je van een PTFE Back-up ring aan de lage-drukzijde om extrusie te voorkomen. Kies de compound doelbewust: FKM of HNBR in olie en temperatuur, EPDM voor water/UV; voorkom materiaal-mixups door kleurcodering of partcodes. Monteer O-ringen in de gondel schoon en braamvrij; smeer licht met een compatibel montagevet of medium om insnijden en torsie te voorkomen. Bescherm schroefdraad en randen met hulsmiddelen of tape tijdens montage. Draai flensbouten kruislings aan in stappen; zo verdeel je contactdruk en beperk je risico op lokale Compressie set. Na montage: druk- of lektest op bedrijfsconditie en temperaturen, zeker bij een kritieke Tandwielkast afdichting of Hoofdlager afdichting.

Onderhoud

Plan inspecties tijdens geplande stops: check visueel op oliesporen, vettig stof rond flenzen, microbarstjes en verharding. Registreer per locatie compound (EPDM, FKM, HNBR), maat, inbedrijfname en medium, en vervang O-ringen in de gondel preventief bij signalen van Compressie set of veroudering. Vervang bij hydrauliek altijd ringen én PTFE Back-up ring samen; meng geen oude en nieuwe set. Voor Pitch-systeem afdichting en Hydraulische rem hoort ontluchten/druktest bij de procedure. Houd reservedelen droog, donker en ozonarm opgeslagen, en hanteer FIFO om compoundveroudering te beperken. Door deze discipline blijven Yaw-lager afdichting, Tandwielkast afdichting en Hoofdlager afdichting voorspelbaar lekvrij.
