Passende O-ring voor Mechanical seals

Inhoudsopgave

Rol en werking van de O-ring voor mechanical seals

• Secundaire afdichtingen: statisch vs. Dynamisch (pusher/non-pusher)
• Self-energizing & compressie (ISO 3601 groefmaten)
• Veelvoorkomende faalmodi: RGD, extrusie, compressieset

Materiaalkeuze voor olie & gas

• HNBR O-ring vs. FKM O-ring (temperatuur, sour service)
• AFLAS® O-ring & FFKM O-ring (extreme chemie, H2S/amine/stoom)
• AED-bestendige O-ring (RGD): wanneer verplicht

Ontwerp & Montage

• PTFE back-up ring: bij hoog drukverschil/ druk
• Hardheid (70-90 Shore A), ruwheid & smering
• Checklist groefontwerp volgens ISO 3601

Normen & Selectie: O-ring voor mechanical seals

• API 682/ISO 212049 (seals), implicaties voor O-ringen
• NORSOK M-710 / ISO 23936-2 & NACE TM0297 (AED/RGD)

Rol en werking van de O-ring voor mechanical seals

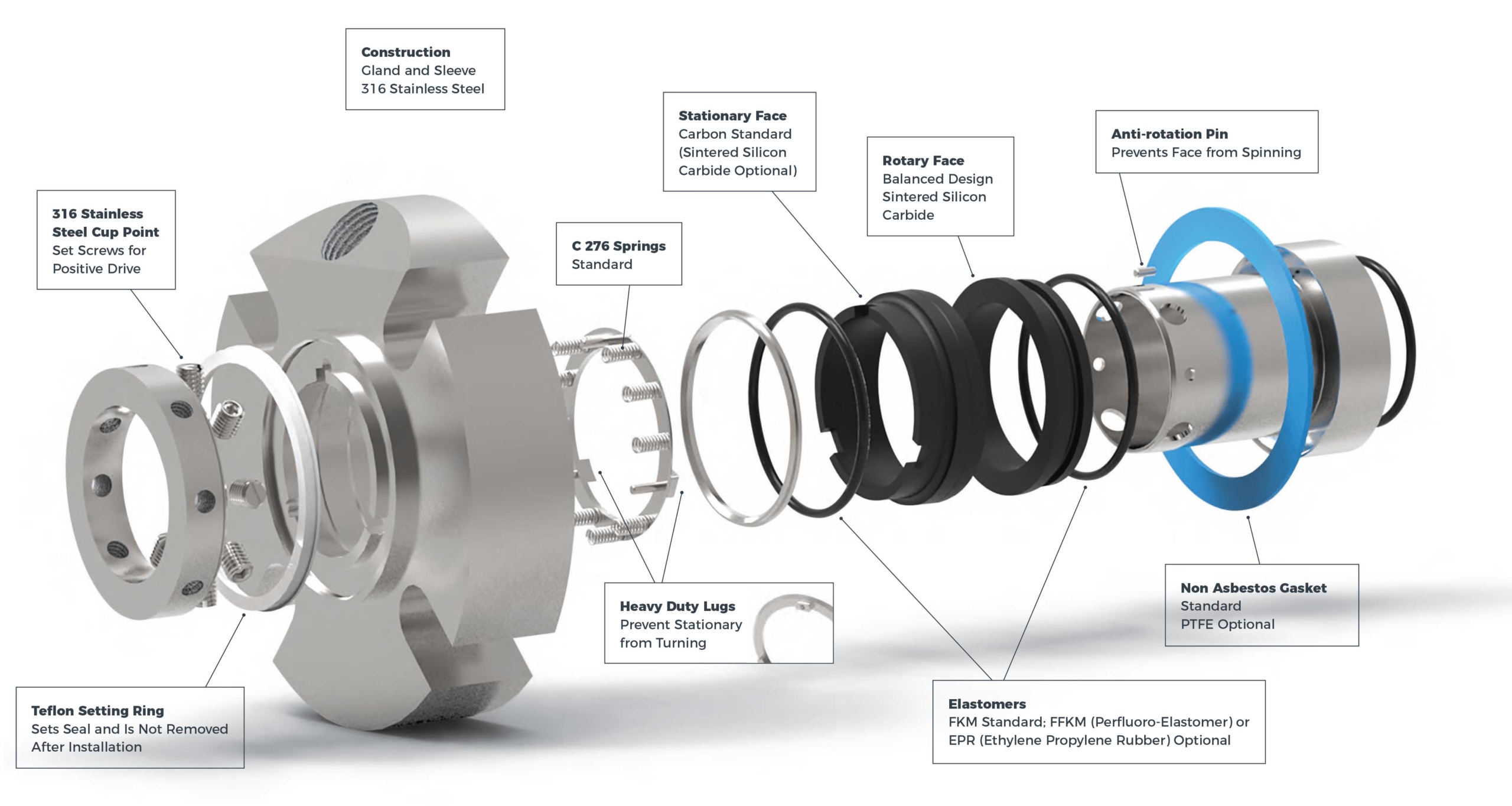

De O-ring voor mechanical seals sluit lekpaden buiten de primaire sealvlakken af. Statisch borgt hij drukvastheid tussen onderdelen; dynamisch kan hij meeschuiven op de as of sleeve. Dat vraagt controle over wrijving, smering en oppervlakteruwheid. In pusher-ontwerpen schuift de O-ring voor mechanical seals dynamisch mee. Kies daarbij een montage- en bedrijfssmering die compatibel is met de compound.

Secundaire afdichtingen: statisch vs. Dynamisch (pusher/non-pusher)

Bij statische posities draait het om voorspelbare compressie, materiaalstabiliteit en braamvrije groeven. Bij dynamische posities minimaliseer je stick-slip met juiste ruwheid en correcte passing zodat de O-ring voor mechanical seals niet "hangt". Denk aan tolerantiestapelingen en thermische expansie tussen as en gland.

Self-energizing & compressie (ISO 3601 groefmaten)

Procesdruk drukt de O-ring extra tegen het lekpad (self-energizing). De groefgeometrie zet druk om in afdichtkracht; over- of ondercompressie straft direct af. Een O-ring voor mechanical seals moet een lage compressieset hebben. Zo behoudt hij herstelkracht. Controleer of je O-ring voor mechanical seals past bij ISO 3601-groefmaten. Zo voorkom je overmatige wrijving of te weinig voorspanning.

Veelvoorkomende faalmodi: RGD, extrusie, compressieset

RGD (rapid gas decompression) herken je aan blazen/scheuren na snelle drukval; extrusie aan afschuiving in de spleet bij hoge drukverschillen; hoge compressieset aan permanent “platdrukken”. RGD-schade ontstaat wanneer een O-ring voor mechanical seals niet AED-bestendig is. Beperk extrusie met back-ups en kies compounds die hun elastische eigenschappen behouden binnen het temperatuurprofiel.

Materiaalkeuze voor olie & gas

Het medium (koolwaterstoffen, H₂S/CO₂, amines, stoom) en het T-profiel sturen je materiaalkeuze. De O-ring voor mechanical seals moet stabiel blijven zonder zwellen, uitharden of barsten, ook bij drukwisselingen en reinigingsregimes.

HNBR, FKM, AFLAS® & FFKM (temperatuur, sour service & extreme chemie)

HNBR blinkt uit in sour service en mechanische robuustheid (betrouwbaar bij H₂S-rijke gassen en koude starts). FKM (Viton®) scoort bij hogere temperaturen en oplosmiddelen; bij 150–200 °C presteert een O-ring voor mechanical seals van FKM vaak beter. AFLAS® (FEPM) is sterk bij amines, hete stoom en H₂S, voor sour service is een O-ring van HNBR of AFLAS® logisch. FFKM biedt maximale chemie- en hittebestendigheid; een O-ring voor mechanical seals in FFKM loont bij extreme chemie en hitte. Baseer je keuze telkens op het worst-case bedrijfsvenster (start-ups, upset-conditions, cleaning).

Ontwerp & Montage

Speling, uitlijning en thermische expansie bepalen de werkelijke belasting. Een O-ring voor mechanical seals profiteert van consistente passing, juiste ruwheid en compatibele montage-smering.

PTFE back-up ring: bij hoog drukverschil/ druk

Drukverschil en spleet bepalen extrusierisico. Bij hoog drukverschil hoort een O-ring voor mechanical seals met back-up ringen. Back-ups “vangen” de spleet op zodat het elastomeer niet uitknijpt, ook bij drukpieken. Met PTFE back-ups blijft de O-ring voor mechanical seals extrusievrij bij hoge druk.

Hardheid (70-90 Shore A), ruwheid & smering

Harder (90 Shore A) helpt tegen extrusie; zachter volgt beter de ruwheid. Stem ruwheid af op dynamiek: te ruw geeft slijtage, te glad verhoogt stick-slip. Kies een vet of olie die de compound niet laat zwellen. Zo behoudt de O-ring voor mechanical seals zijn voorspanning en levensduur.

Checklist groefontwerp volgens ISO 3601

Verifieer maten, toleranties en hoeken vóór bestelling of montage. Controleer of je O-ring voor mechanical seals past bij ISO 3601-groefmaten. Denk aan afschuiningen en braamvrije randen om snijschade te vermijden; borg ook groefvolume voor thermische expansie.

Normen & Selectie: O-ring voor mechanical seals

Normen bieden een gemeenschappelijke taal tussen engineering en inkoop. De O-ring voor mechanical seals moet niet alleen passen, hij moet aantoonbaar geschikt zijn.

API 682/ISO 21049 (seals), implicaties voor O-ringen

Deze normen sturen sealconfiguraties, materiaalkeuze en testen. Vertaal dat naar je onderdelenlijst: welke O-ring voor mechanical seals (compound/hardheid), welke back-ups en welk piping plan. Leg T/druk/mediumvensters vast in de datasheet.

NORSOK M-710 / ISO 23936-2 & NACE TM0297 (AED/RGD)

Vraag testrapporten voor sour service en RGD. Een AED-bestendige O-ring met NORSOK/ISO-kwalificatie verkleint het risico op ongeplande stops bij drukafbouw. Leg ook vast hoe snel je druk mag verlagen bij onderhoud en opstart.
