Joints toriques hydrauliques : choix du matériau, de la pression et du fluide

Où sont utilisés les joints toriques hydrauliques ?

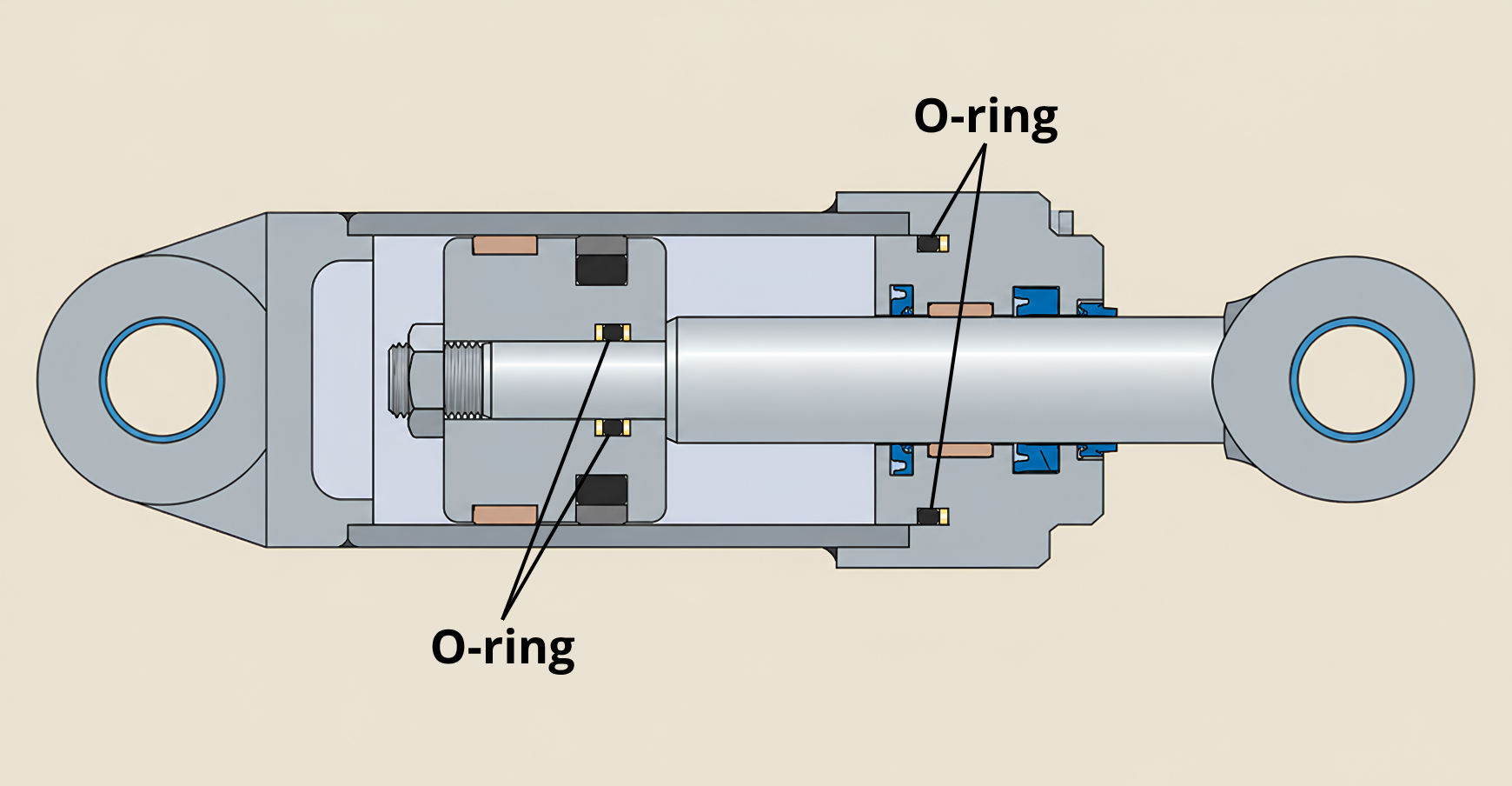

Les joints toriques hydrauliques sont principalement utilisés comme joints statiques dans les systèmes hydrauliques. Les emplacements typiques comprennent les collecteurs, les corps de vannes, les pompes, les raccords hydrauliques, les brides et les connexions entre des composants fixes. Dans ces positions, le joint torique est comprimé dans sa gorge et reste immobile tandis que la pression hydraulique agit sur le joint. Les composants mobiles nécessitent des profils d’étanchéité spécifiques, car un mouvement alternatif continu génère des frottements et de l’usure susceptibles d’endommager rapidement un joint torique standard. Les vérins hydrauliques utilisent donc normalement des joints de piston, des joints de tige et des racleurs spécifiques pour l’étanchéité dynamique. Les joints toriques hydrauliques peuvent néanmoins être présents dans ces ensembles comme joints statiques secondaires ou comme éléments de précharge derrière un autre profil d’étanchéité. La position exacte du joint doit donc être identifiée avant de sélectionner le matériau, la dureté et la conception de la gorge.

Choisir le bon matériau pour les joints toriques hydrauliques

Le choix du matériau commence par le fluide hydraulique et la température réelle de fonctionnement. Le NBR est un choix courant pour les joints toriques hydrauliques dans les systèmes à base d’huile minérale, car les composés nitrile adaptés associent une bonne résistance à l’huile à des propriétés mécaniques utiles. Le HNBR peut offrir une meilleure résistance à la chaleur, au vieillissement et aux contraintes mécaniques dans des conditions plus exigeantes. Le FKM est souvent envisagé lorsque des températures plus élevées ou certaines huiles et certains carburants agressifs sont présents. L’EPDM présente un profil de résistance différent et est généralement incompatible avec l’huile minérale, bien qu’il puisse convenir à certains fluides à base d’eau ou à base d’esters phosphoriques. Les joints toriques hydrauliques ne doivent donc pas être sélectionnés uniquement sur la base du nom du polymère. La formulation du composé, la dureté, les additifs, la température et le fluide exact influencent tous la compatibilité à long terme.

NBR et HNBR dans les applications hydrauliques

Le NBR constitue un point de départ pratique pour de nombreux systèmes hydrauliques à base d’huile minérale. Un composé de 70 Shore A est courant dans les applications générales, tandis qu’une pression plus élevée et un jeu d’extrusion plus important peuvent justifier l’utilisation d’une dureté supérieure. Le HNBR devient intéressant lorsque les joints toriques hydrauliques sont exposés à des températures plus élevées, à des contraintes mécaniques plus importantes ou à des cycles de pression exigeants. Il offre également une meilleure résistance au vieillissement que le NBR standard. Même au sein d’une même famille de polymères, les composés peuvent différer en termes de flexibilité à basse température, de déformation rémanente après compression et de résistance aux fluides. Les données du matériau doivent donc être vérifiées au niveau du composé.

FKM, EPDM et polyuréthane

Le FKM peut convenir aux joints toriques hydrauliques qui doivent fonctionner à des températures plus élevées ou avec des fluides pour lesquels le NBR standard est moins adapté. L’EPDM est généralement évité avec les huiles minérales, mais peut être pertinent avec certains fluides à base d’eau et certains esters phosphoriques. Le polyuréthane offre une résistance élevée à l’usure et à l’extrusion et peut être utile dans les positions d’étanchéité fortement sollicitées. Il ne doit toutefois pas remplacer automatiquement les joints toriques élastomères conventionnels, car la résistance à l’hydrolyse, la plage de température, la compatibilité avec les fluides et les propriétés mécaniques dépendent fortement de la formulation spécifique.

Pression, dureté et bagues anti-extrusion

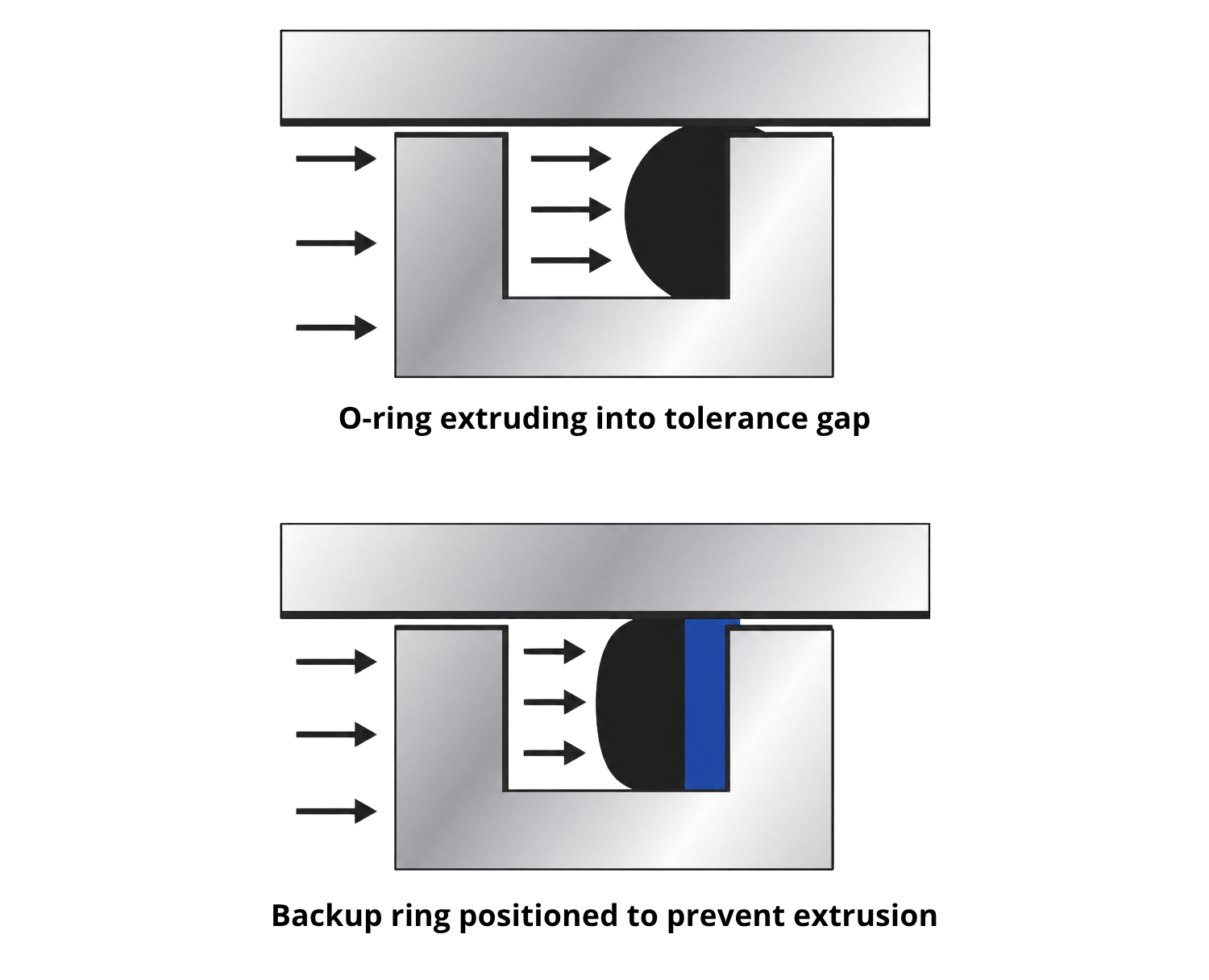

Les joints toriques hydrauliques n’ont pas de pression maximale universelle. Leur capacité à résister à la pression dépend du jeu d’extrusion, des dimensions de la gorge, de la dureté du matériau, de la température, des cycles de pression et de la déformation des composants environnants. Lorsque la pression augmente, le joint torique est poussé vers le jeu entre les pièces en contact. Si ce jeu est trop important, le matériau peut y être repoussé et endommagé, provoquant une extrusion ou un grignotage. Un composé plus dur peut améliorer la résistance à l’extrusion, mais la dureté seule ne peut pas compenser une conception de gorge inadaptée. Les bagues anti-extrusion peuvent soutenir les joints toriques hydrauliques en limitant leur déplacement dans le jeu d’extrusion et deviennent particulièrement pertinentes lorsque la pression, la température ou le jeu augmentent. Dans les systèmes soumis à une pression bidirectionnelle, un support peut être nécessaire des deux côtés du joint torique.

Fluides hydrauliques et température

Le terme huile hydraulique englobe plusieurs familles de fluides qui peuvent avoir des effets différents sur les élastomères. Les huiles minérales sont courantes, mais les systèmes peuvent également utiliser des fluides eau-glycol, des émulsions, des fluides synthétiques, des esters phosphoriques ou des fluides biodégradables à base d’esters. Des joints toriques hydrauliques qui fonctionnent correctement dans un fluide peuvent gonfler, ramollir, durcir ou perdre leur élasticité dans un autre. La température peut accélérer ces changements et influence également la viscosité, le frottement et la déformation rémanente après compression. La compatibilité du matériau doit donc être évaluée avec le fluide exact et une température de fonctionnement réaliste. Pour les équipements critiques, il est préférable de vérifier les joints toriques hydrauliques par rapport à la formulation commerciale exacte du fluide plutôt qu’à une catégorie générale telle que 'huile hydraulique', car les additifs peuvent également influencer le comportement à long terme du joint et la compatibilité du matériau.

Conception de la gorge et modes de défaillance courants

Une conception correcte de la gorge détermine l’efficacité avec laquelle les joints toriques hydrauliques sont comprimés et maintenus en place sous pression. Une compression insuffisante peut réduire la force d’étanchéité initiale et favoriser les fuites, tandis qu’une compression excessive peut soumettre l’élastomère à des contraintes trop importantes et augmenter le risque de déformation permanente ou de déformation rémanente après compression. Le taux de remplissage de la gorge, l’allongement du joint torique, le jeu d’extrusion et l’état de surface doivent également rester dans des limites de conception appropriées. Des arêtes vives, des bavures ou un montage incorrect peuvent endommager le joint avant même la mise sous pression du système hydraulique. Les formes de détérioration fournissent souvent des informations utiles lors de l’analyse des défaillances. Des bords extrudés ou grignotés peuvent indiquer une pression ou un jeu excessif, tandis qu’une section transversale durablement aplatie peut révéler une déformation rémanente après compression ou un vieillissement thermique. Un gonflement, un durcissement ou des fissures peuvent également indiquer une combinaison inadaptée de composé, de fluide hydraulique et de température.
