O-ringen in het control block van een dental unit

Inhoudsopgave

• Waar zitten o-ringen in het control block van een dental unit?


• O-ring materiaalkeuze voor dental control blocks


• Stappenplan: O-ring van het ventielenblok vervangen


• Veelvoorkomende lekkages en symptomen bij O-ringen in het lucht-waterblok

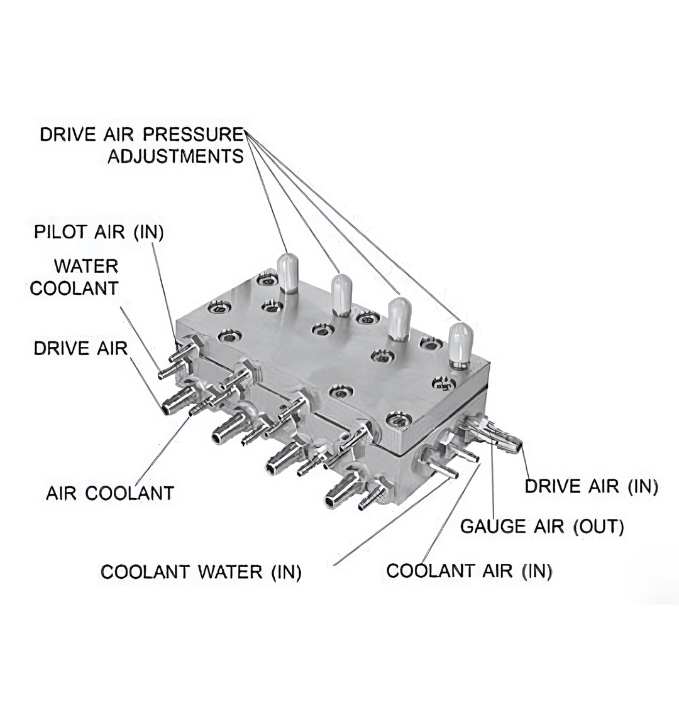

Waar zitten o-ringen in het control block van een dental unit?

Onder elke solenoid ligt een statische afdichting die de ventielvoet afsluit tegen het aluminium blok. Zodra deze ring verhardt of een braam in het contactvlak krijgt, hoor je een zacht gesis of merk je vochtsporen. O-ringen in het control block van een dental unit zorgen hier voor drukvast “stilzwijgen”; vervangen werkt alleen duurzaam als je de zitting schoon en krasvrij maakt en het juiste aanhaalmoment gebruikt.

Binnenin het ventiel dichten kleine ringen de spool of stempel dynamisch af. Bij slijtage blijft er lucht of water doorblazen, waardoor instrumenten nadruppelen of op halve kracht draaien. In de praktijk is een complete revisieset betrouwbaarder dan één losse ring, zeker bij compacte cartridge-ventielen zoals je die bij Dentsply Sirona vaak aantreft. Zo breng je de sluiting en de responstijd van het ventiel weer op fabrieksniveau.

Ook servicepluggen gebruiken vlakliggende afdichtingen om individuele kanaaltjes in het blok te scheiden. Een beschadigde ring laat druk weglekken of veroorzaakt kruis­invloed, waarbij een niet-geselecteerd instrument kort meedoet. O-ringen in het control block van een dental unit zijn hier onzichtbare werkpaarden: een schone groef, nieuwe ring en correct moment lossen de meeste problemen op zonder verdere aanpassingen.

Veel units werken met een modulair manifold. Tussen die secties liggen vlakke ringen die parallelle lucht- en waterbanen van elkaar scheiden. Worden ze geplet of verschoven, dan ontstaan prestatieverschillen tussen ogenschijnlijk identieke instrumentlijnen. Monteer kruiselings, verwijder microbramen en controleer het vlak; zo blijft het lucht-waterblok stabiel over de hele breedte.

Push-in koppelingen klemmen de buitendiameter van de slang en dichten met een interne O-ring. Slijtage of chemische aantasting geeft microlekkage: een onrustige spray, fluctuaties in toerental en sneller drukverlies. Vervang de interne ring, snijd het slanguiteinde haaks en controleer concentriciteit. O-ringen in het control block van een dental unit presteren het best wanneer het snijvlak écht strak is, ongeacht merk of fittingmaat.

Tot slot steunen terugstroompreventie en antiretractie op kleine O-ringen die sluiten zodra de druk wegvalt. Als die afdichtingen vermoeid raken, kan spoelwater terugstromen richting lijnen en handstukken. Een nieuwe ring en een smetteloze zitting voorkomen herhaling en helpen de microbiële belasting laag te houden.

O-ring materiaalkeuze voor dental control blocks

Materiaal bepaalt hoelang een afdichting elastisch en chemisch stabiel blijft. In water- en stoomtrajecten presteren O-ringen in het control block van een dental unit vaak het best met EPDM: veerkrachtig na thermische cycli en compatibel met veel desinfectiemiddelen. Vermijd petroleumhoudend vet bij EPDM, want dat veroorzaakt zwelling en verlies aan sterkte.

NBR (nitril) is een solide allrounder voor perslucht en milde oliën. Het is betaalbaar, slijtvast en makkelijk verkrijgbaar, maar veroudert sneller bij hoge temperatuur of agressieve oxidanten. Plaats het daarom vooral in luchtkanalen, en kies in waterbanen liever EPDM. Zo krijgen O-ringen in het control block van een dental unit per kanaal de compound die past bij medium en proces.

FKM (fluorkautschuk) schittert bij hogere chemische en thermische belasting. Niet elke FKM-compound is echter stoomvast; controleer daarom altijd de onderdelenlijst of service-instructie voordat je FKM in hete water- of stoomtrajecten toepast. Waar stoomcompatibiliteit is bevestigd, levert FKM uitstekende vormvastheid en lange levensduur, ook in compacte manifolds zoals bij KaVo regelmatig wordt toegepast.

Silicone (VMQ) blijft uitzonderlijk soepel en is handig waar lage sluitkracht of frequente demontage telt, bijvoorbeeld in bepaalde plugafdichtingen. Het is minder slijtvast dan EPDM of NBR en daarom minder geschikt voor dynamische posities. Kies silicone selectief en met een duidelijke reden, niet uit gewoonte.

Naast compound tellen hardheid en maatvoering zwaar mee. In ventielenblokken werkt Shore 60–70A vaak als goede balans tussen sluitdruk en vormvastheid. Meet groefdiameter en koorddikte, of bestel op onderdeelnummer; vertrouw niet op de oude ring, want die is meestal geplet of uitgerekt.

Stappenplan: O-ring van het ventielenblok vervangen

Begin met veiligheid: spanning uit, lucht en water dicht, systeem ontluchten. Fotografeer de beginsituatie, label slangen en connectoren en werk schoon met pluisvrije doeken en een kunststof pick. O-ringen in het control block van een dental unit vervang je bij voorkeur set-matig wanneer meerdere afdichtingen samen één functie vervullen; zo voorkom je dat een versleten partnerring de nieuwe al snel weer compenseert.

Demonteer het ventiel of de plug zonder groeven te beschadigen, reinig de zitting en inspecteer op krassen en bramen. Beoordeel de oude ring: platte kanten (compressieset), haarscheurtjes en kleverigheid vertellen veel over einde-levensduur of ongunstige chemie. Monteer een nieuwe ring met exacte maat en materiaal, leg hem ontspannen in de groef en breng hooguit een flinterdunne film compatibel vet aan. Zet vast met het voorgeschreven moment en test onder werkdruk: activeer het kanaal, luister naar lekken en bekijk toerental en spraygedrag. Met deze aanpak zie je in praktijken met Planmeca-units vaak dat het start-stop-gedrag direct strakker wordt.

Veelvoorkomende lekkages en symptomen bij O-ringen in het lucht-waterblok

Een continu gesis bij rust wijst meestal op een statische lekkage onder een solenoidvoet of plug. Na vervanging en vlakherstel zou de stilte terug moeten zijn. Blijft een spray of luchtstroom nawerken, dan sluiten de interne spool-ringen niet meer goed; een revisieset brengt de respons terug, iets wat je in installaties van KaVo eveneens duidelijk merkt. Fluctuerende kracht of onregelmatige spray komt vaak door microlekkage in push-in fittingen of door een vermoeide naaldventielafdichting. Vernieuw de interne ring, snijd het slanguiteinde haaks en stel het debiet opnieuw af.

Zakt de systeemdruk snel na uitschakelen, denk dan aan terugslag- en antiretractie-afdichtingen. Kleine lekken hebben grote invloed op het startgedrag bij de volgende patiënt. Na intensieve reiniging of thermische belasting kunnen ringen met hoge compressieset kortstondig lekken; overstappen op EPDM in waterbanen of een stoom-geschikte FKM-variant lost dit vaak structureel op. Wie deze basis volgt, ziet ook bij compacte cartridge-oplossingen van Dentsply Sirona dat stabiliteit geen toeval is maar het resultaat van de juiste compound op de juiste plek.
