Joints toriques dans le bloc de commande d’une unité dentaire

Table des matières

• Où se trouvent les joints toriques dans le bloc de commande d’une unité dentaire ?


• Choix du matériau des joints toriques pour les blocs de commande dentaires


• Procédure : remplacer un joint torique du bloc de vannes


• Fuites et symptômes fréquents liés aux joints toriques du bloc air-eau

Où se trouvent les joints toriques dans le bloc de commande d’une unité dentaire ?

Sous chaque électrovanne se trouve un joint statique qui assure l’étanchéité entre le pied de la vanne et le bloc en aluminium. Dès que ce joint durcit ou qu’une bavure apparaît sur la surface de contact, un léger sifflement peut être entendu ou des traces d’humidité peuvent devenir visibles. Les joints toriques du bloc de commande d’une unité dentaire assurent ici un fonctionnement silencieux et résistant à la pression. Le remplacement n’offre une solution durable que si le siège est propre, exempt de rayures et serré au couple approprié.

À l’intérieur de la vanne, de petits joints assurent l’étanchéité dynamique du tiroir ou du poussoir. En cas d’usure, l’air ou l’eau continue de circuler, ce qui fait goutter les instruments ou les fait fonctionner à puissance réduite. Dans la pratique, un kit de révision complet est plus fiable que le remplacement d’un seul joint, notamment avec les vannes compactes à cartouche que l’on retrouve souvent chez Dentsply Sirona. Cela permet de rétablir la fermeture et le temps de réponse de la vanne au niveau d’origine.

Les bouchons de service utilisent également des joints plats pour séparer les différents canaux du bloc. Un joint endommagé laisse s’échapper la pression ou provoque une influence­croisée, dans laquelle un instrument non sélectionné s’active brièvement. Les joints toriques du bloc de commande d’une unité dentaire sont ici des composants invisibles mais essentiels. Une gorge propre, un joint neuf et le couple de serrage correct résolvent la plupart des problèmes sans autre réglage.

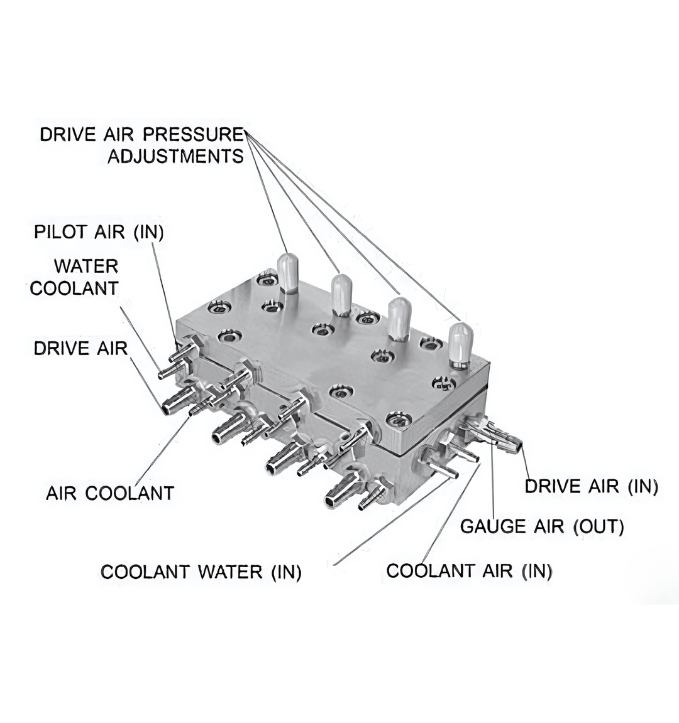

De nombreuses unités utilisent un manifold modulaire. Des joints plats placés entre les différentes sections séparent les circuits parallèles d’air et d’eau. Lorsqu’ils sont écrasés ou déplacés, des différences de performance apparaissent entre des lignes d’instruments qui semblent identiques. Assemblez les sections en croix, éliminez les microbavures et vérifiez la planéité de la surface. Le bloc air-eau reste ainsi stable sur toute sa largeur.

Les raccords push-in serrent le diamètre extérieur du tuyau et assurent l’étanchéité à l’aide d’un joint torique interne. L’usure ou l’agression chimique provoque des microfuites, avec pour conséquences un spray instable, des variations de vitesse de rotation et une perte de pression plus rapide. Remplacez le joint interne, coupez l’extrémité du tuyau bien perpendiculairement et contrôlez la concentricité. Les joints toriques du bloc de commande d’une unité dentaire offrent les meilleures performances lorsque la surface de coupe est réellement nette et droite, quelle que soit la marque ou la dimension du raccord.

Enfin, les systèmes de prévention du reflux et d’antirétraction reposent sur de petits joints toriques qui se ferment dès que la pression diminue. Lorsque ces joints sont fatigués, l’eau de rinçage peut refluer vers les conduites et les pièces à main. Un joint neuf et un siège parfaitement propre empêchent le problème de se reproduire et contribuent à maintenir une faible charge microbienne.

Choix du matériau des joints toriques pour les blocs de commande dentaires

Le matériau détermine pendant combien de temps un joint reste élastique et chimiquement stable. Dans les circuits d’eau et de vapeur, les joints toriques du bloc de commande d’une unité dentaire offrent souvent les meilleures performances en EPDM. Ce matériau conserve son élasticité après les cycles thermiques et est compatible avec de nombreux désinfectants. Évitez les graisses à base de pétrole avec l’EPDM, car elles provoquent un gonflement et une perte de résistance.

Le NBR, ou nitrile, est un matériau polyvalent et fiable pour l’air comprimé et les huiles peu agressives. Il est économique, résistant à l’usure et largement disponible, mais vieillit plus rapidement à haute température ou au contact d’agents oxydants agressifs. Utilisez-le donc principalement dans les conduites d’air et préférez l’EPDM dans les circuits d’eau. Chaque canal reçoit ainsi le compound adapté au fluide et au procédé pour les joints toriques du bloc de commande d’une unité dentaire.

Le FKM, ou fluoroélastomère, offre d’excellentes performances sous des charges chimiques et thermiques plus élevées. Tous les compounds FKM ne résistent cependant pas à la vapeur. Vérifiez toujours la nomenclature des pièces ou les instructions de service avant d’utiliser du FKM dans des circuits d’eau chaude ou de vapeur. Lorsque la compatibilité avec la vapeur est confirmée, le FKM offre une excellente stabilité dimensionnelle et une longue durée de vie, y compris dans les manifolds compacts régulièrement utilisés par KaVo.

Le silicone (VMQ) reste particulièrement souple et convient aux emplacements où une faible force de fermeture ou un démontage fréquent est important, par exemple dans certains joints de bouchons. Il est moins résistant à l’usure que l’EPDM ou le NBR et convient donc moins aux positions dynamiques. Choisissez le silicone de manière ciblée et pour une raison précise, plutôt que par habitude.

Outre le compound, la dureté et les dimensions jouent également un rôle important. Dans les blocs de vannes, une dureté de 60–70 Shore A offre souvent un bon équilibre entre pression d’étanchéité et stabilité dimensionnelle. Mesurez le diamètre de la gorge et le diamètre de section ou commandez selon la référence de la pièce. Ne vous fiez pas à l’ancien joint, car il est généralement écrasé ou étiré.

Procédure : remplacer un joint torique du bloc de vannes

Commencez par la sécurité. Coupez l’alimentation électrique, fermez l’air et l’eau et dépressurisez le système. Photographiez la situation initiale, étiquetez les tuyaux et les connecteurs et travaillez proprement avec des chiffons non pelucheux et un outil en plastique. Il est préférable de remplacer les joints toriques du bloc de commande d’une unité dentaire sous forme de jeu lorsque plusieurs joints remplissent ensemble une même fonction. Vous évitez ainsi qu’un joint associé déjà usé réduise rapidement les performances du nouveau joint.

Démontez la vanne ou le bouchon sans endommager les gorges, nettoyez le siège et vérifiez l’absence de rayures et de bavures. Examinez l’ancien joint. Des côtés aplatis dus à la déformation rémanente après compression, des microfissures ou une surface collante fournissent des informations utiles sur la fin de sa durée de vie ou une exposition chimique inadaptée. Montez un joint neuf présentant exactement les bonnes dimensions et le bon matériau, placez-le sans tension dans la gorge et appliquez au maximum une pellicule extrêmement fine de graisse compatible. Serrez au couple prescrit et testez sous la pression de service. Activez le canal, écoutez les éventuelles fuites et contrôlez la vitesse de rotation et le comportement du spray. Avec cette méthode, les cabinets équipés d’unités Planmeca constatent souvent immédiatement un fonctionnement marche-arrêt plus précis.

Fuites et symptômes fréquents liés aux joints toriques du bloc air-eau

Un sifflement continu lorsque l’unité est au repos indique généralement une fuite statique sous le pied d’une électrovanne ou sous un bouchon. Après le remplacement et la remise en état de la surface d’appui, le fonctionnement silencieux devrait être rétabli. Si le spray ou le débit d’air continue après la désactivation, les joints internes du tiroir ne ferment plus correctement. Un kit de révision rétablit la réactivité, ce qui est également clairement perceptible dans les installations KaVo. Une puissance fluctuante ou un spray irrégulier est souvent provoqué par une microfuite dans les raccords push-in ou par un joint de vanne à pointeau fatigué. Remplacez le joint interne, coupez l’extrémité du tuyau perpendiculairement et réglez à nouveau le débit.

Si la pression du système chute rapidement après l’arrêt, vérifiez les joints des clapets antiretour et des systèmes d’antirétraction. Les petites fuites influencent fortement le comportement au démarrage pour le patient suivant. Après un nettoyage intensif ou une charge thermique élevée, les joints présentant une forte déformation rémanente après compression peuvent fuir temporairement. Le passage à l’EPDM dans les circuits d’eau ou à une variante de FKM compatible avec la vapeur offre souvent une solution durable. En appliquant ces principes de base, les solutions compactes à cartouche de Dentsply Sirona montrent également que la stabilité n’est pas le fruit du hasard, mais le résultat du bon compound au bon endroit.
