Joints toriques dans les centrifugeuses pharmaceutiques : étanchéité fiable pour les procédés pharmaceutiques

Table des matières

• Application des joints toriques dans les centrifugeuses pharmaceutiques

  • Points d’étanchéité critiques et conception hygiénique


• Choix des matériaux et résistance au CIP/SIP

  • Homologations FDA et USP Class VI


• Normes, tolérances et validation

  • Directives de conception et d’entretien


• FAQ

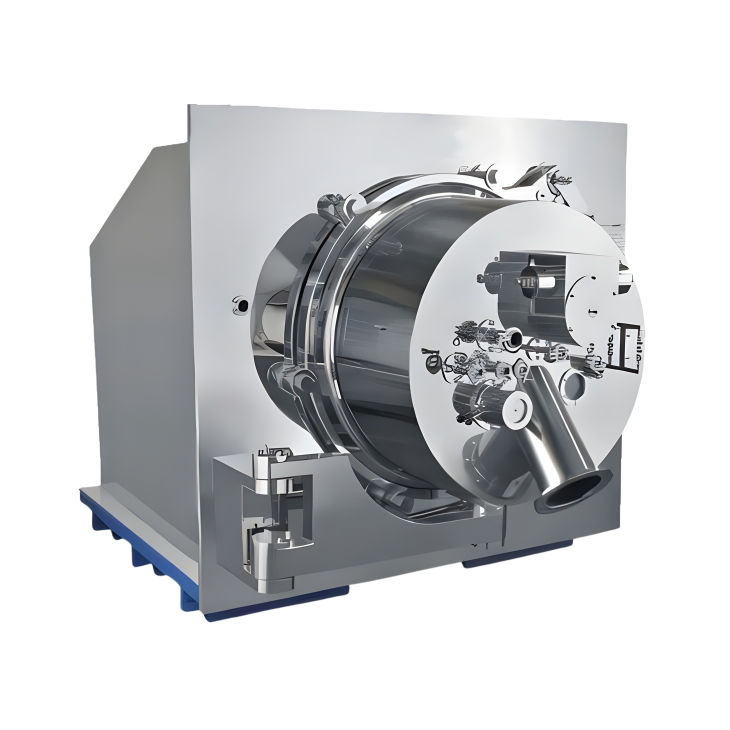

Application des joints toriques dans les centrifugeuses pharmaceutiques

Dans une centrifugeuse, les joints toriques des centrifugeuses pharmaceutiques sont placés à des endroits critiques : entre le couvercle et la chambre, autour des brides de sortie et au niveau des raccords tri-clamp. Dans ces zones, ils doivent non seulement assurer l’étanchéité, mais aussi résister à la pression, aux vibrations et aux produits chimiques de nettoyage. Dans les conceptions modernes, chaque surface de contact est polie afin de minimiser le risque de formation de résidus ou de croissance bactérienne. Lorsqu’un couvercle est ouvert et refermé plusieurs dizaines de fois par semaine, un joint torique présentant une déformation rémanente après compression peut progressivement perdre sa force d’étanchéité. Une inspection régulière et le remplacement en temps utile des joints usés sont essentiels pour préserver leur fiabilité.

Points d’étanchéité critiques et conception hygiénique

La conception hygiénique est indissociable des joints toriques utilisés dans les centrifugeuses pharmaceutiques. La jonction entre les pièces métalliques exige notamment un ajustement parfait. Une gorge dont les arêtes sont trop vives peut endommager la surface du joint torique pendant le montage, ce qui peut ensuite provoquer des microfuites. Une gorge correctement conçue avec des arêtes arrondies et une rugosité contrôlée (Ra < 0,8 µm) permet d’éviter ce problème. Dans les systèmes de nettoyage en place, les joints toriques résistants au CIP sont exposés à des produits de nettoyage alcalins à 80 °C ou plus. Pendant la stérilisation à la vapeur, les joints toriques destinés à la stérilisation SIP doivent également résister brièvement à des températures supérieures à 130 °C sans perdre leur forme. Cela exige un choix précis des matériaux et une bonne connaissance du procédé.

Choix des matériaux et résistance au CIP/SIP

Tous les compounds en caoutchouc ne se comportent pas de la même manière dans des conditions pharmaceutiques. Les joints toriques utilisés dans les centrifugeuses pharmaceutiques sont donc fabriqués à partir de matériaux soigneusement sélectionnés, chacun présentant ses propres points forts et limites. Un joint torique pharmaceutique en EPDM offre une excellente résistance à la vapeur, à l’eau chaude et aux produits de nettoyage oxydants. Un joint torique FKM Viton® résistant aux produits chimiques offre d’excellentes performances au contact des solvants et des acides, mais durcit lors d’une exposition prolongée à la vapeur. Un joint torique en NBR résistant aux huiles et aux graisses reste utile dans les systèmes auxiliaires contenant de la graisse lubrifiante ou de l’huile hydraulique, bien qu’il soit moins adapté aux fluides CIP. Un joint torique en silicone polymérisé au platine offre une bonne flexibilité à basse température, mais est plus sensible au gonflement dans les procédés riches en solvants. En adaptant correctement ces propriétés au fluide de procédé, les joints toriques restent fonctionnels, même pendant des cycles extrêmes.

Homologations FDA et USP Class VI

Les joints qui entrent en contact avec des produits pharmaceutiques doivent respecter les normes internationales de sécurité. Les joints toriques destinés aux centrifugeuses pharmaceutiques sont donc souvent fournis comme étant FDA 21 CFR 177.2600 compliant et avec une certification de joint torique USP Class VI. Ces classifications confirment que les compounds utilisés ne libèrent pas de substances extractibles nocives et qu’ils conviennent à une utilisation dans des environnements de production stériles. Dans la documentation de validation, ces certificats sont associés aux numéros de lot afin de garantir une traçabilité complète. Grâce à ces homologations, les opérateurs peuvent être assurés que leurs joints toriques contribuent à la sécurité des produits et respectent les réglementations les plus strictes de l’industrie pharmaceutique.

Normes, tolérances et validation

Afin de garantir une étanchéité fiable, les joints toriques utilisés dans les centrifugeuses pharmaceutiques sont fabriqués et mesurés conformément aux tolérances ISO 3601 pour joints toriques et aux dimensions DIN 3771. Ces normes définissent les diamètres de section, les taux de compression et les tolérances nécessaires à une force d’étanchéité stable. Une compression insuffisante peut provoquer des fuites, tandis qu’une compression excessive accélère le vieillissement et augmente le risque de fissuration. Une bonne conception tient compte d’un taux de remplissage volumétrique de 75 % et d’une largeur de gorge permettant de compenser la dilatation thermique. Lors de l’entretien, le joint torique est contrôlé afin de détecter une éventuelle déformation rémanente après compression, car une déformation permanente constitue le premier signe de fatigue du matériau. La documentation des numéros de lot et des certificats fait partie intégrante de la validation des joints toriques utilisés dans les centrifugeuses pharmaceutiques.

Directives de conception et d’entretien

Des performances fiables nécessitent non seulement le bon matériau, mais également un montage correct. Lors de l’installation des joints toriques dans les centrifugeuses pharmaceutiques, des lubrifiants homologués et compatibles avec le fluide de procédé sont souvent utilisés. Un montage trop sec peut provoquer des frottements, tandis que des graisses inadaptées peuvent entraîner un gonflement ou une délamination. Dans la pratique, les joints en EPDM sont généralement montés à sec, tandis que les variantes en FKM sont légèrement graissées. Après chaque cycle d’entretien, le joint torique est inspecté visuellement afin de détecter des fissures, une perte de brillance ou des zones aplaties. En appliquant cette routine de manière systématique, la fiabilité des joints toriques dans les centrifugeuses pharmaceutiques reste élevée, même après des centaines de cycles CIP et SIP par an.
