O-Ringe in Wärmetauschern: zuverlässige Abdichtung für Kraftwerke

Inhaltsverzeichnis

1. Anwendung von O-Ringen in Wärmetauschern innerhalb von Kraftwerken
2. Materialauswahl: EPDM, FKM (Viton®) und FFKM in Wärmetauschern
3. Technische Konstruktion: Nutabmessungen, Toleranzen und PTFE-Stützringe
4. Qualität, Wartung und Lebensdauer in Kraftwerken
5. FAQ: O-Ringe in Wärmetauschern

Anwendung von O-Ringen in Wärmetauschern innerhalb von Kraftwerken

Wärmetauscher in Kraftwerken verarbeiten Wasser, Öl, Glykol und Kondensat bei unterschiedlichen Temperaturen. O-Ringe befinden sich in Inspektionsdeckeln, Sensoranschlüssen, Ablassstopfen, Flanschübergängen und Leitungssystemen. Ihre Hauptaufgabe besteht darin, Flüssigkeiten ohne Leckage oder Verunreinigung voneinander zu trennen, selbst bei wiederholter thermischer Ausdehnung und Abkühlung. In Plattenwärmetauschern (PHE) werden O-Ringe häufig in Verschlussstopfen, Leitungssätzen und Messstellen eingesetzt. Sie müssen gegen heißes Wasser, Glykol und Reinigungsmittel beständig sein. EPDM wird hier aufgrund seiner ausgezeichneten Wasser- und Dampfbeständigkeit bevorzugt. Bei ölhaltigen Kreisläufen oder höheren Temperaturen kann FKM (Viton®) bessere Ergebnisse bieten.

PHE und S&T: Unterschiede bei der Belastung

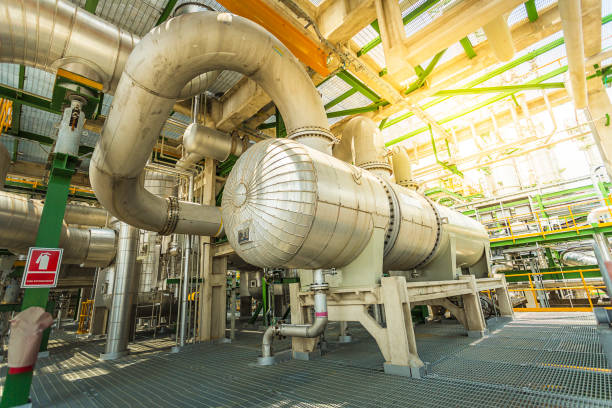

Bei Rohrbündelwärmetauschern (S&T) befinden sich O-Ringe in Enddeckeln, Rohrbündelabdichtungen und Instrumentierungsanschlüssen. Die Druckniveaus können hier erheblich sein, weshalb häufig härtere Compounds mit 80–90 Shore A eingesetzt werden. Diese werden mit PTFE-Stützringen kombiniert, um Extrusion bei hohem Druck zu verhindern. Bei beiden Wärmetauschertypen müssen die Dichtungen thermischen Zyklen und Druckschwankungen standhalten, ohne ihre elastischen Eigenschaften zu verlieren.

Materialauswahl: EPDM, FKM (Viton®) und FFKM in Wärmetauschern

Eigenschaften der wichtigsten Compounds

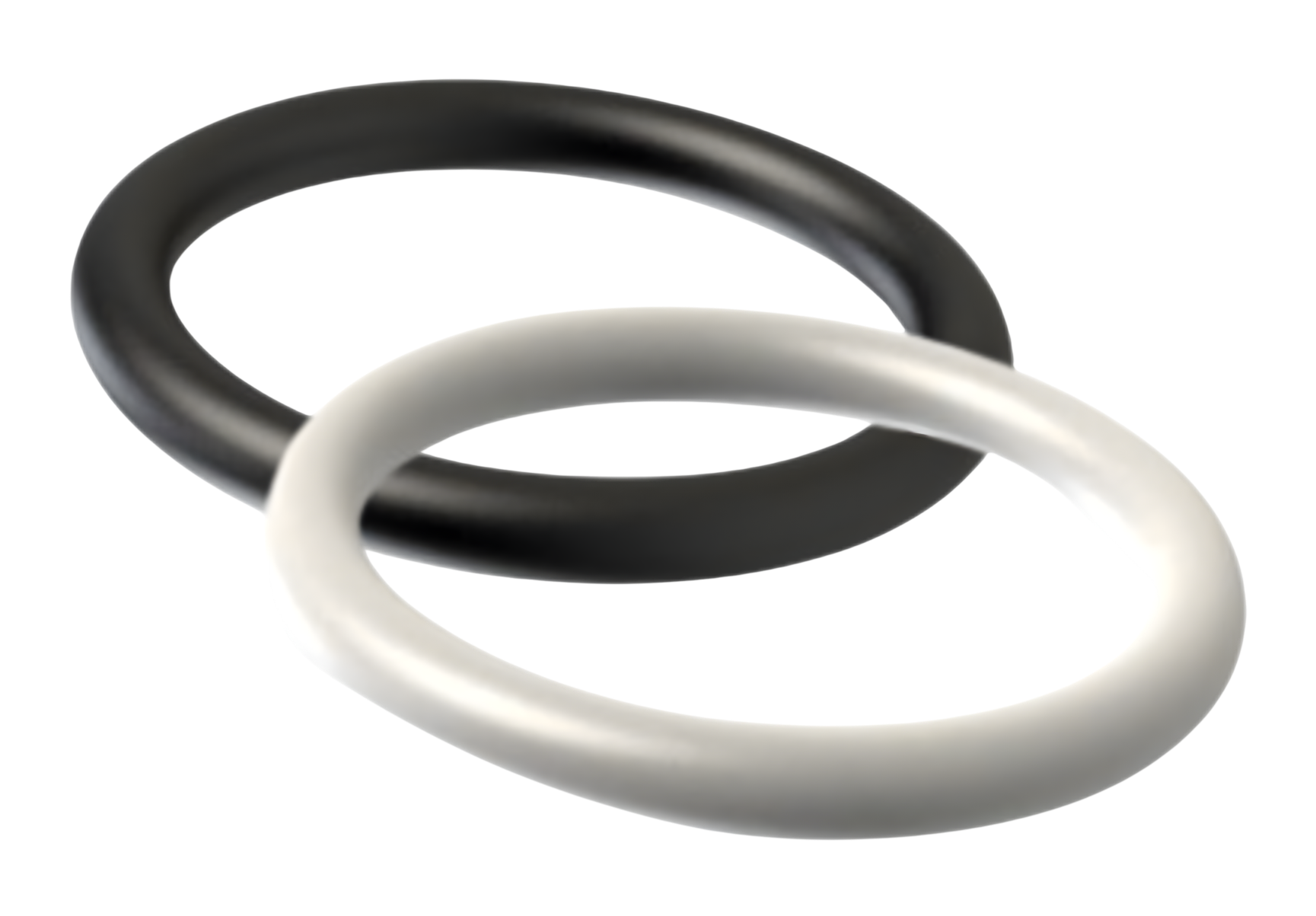

Die Materialauswahl bestimmt in hohem Maße die Lebensdauer und Zuverlässigkeit von O-Ringen in Wärmetauschern. Jedes Elastomer besitzt je nach Medium, Temperatur und Reinigungsmethode spezifische Vor- und Nachteile. EPDM ist hervorragend gegen heißes Wasser, demineralisiertes Wasser und Dampf beständig. Es bleibt bis etwa 150 °C elastisch und bietet eine gute Beständigkeit gegen Oxidation und Ozon. FKM (Viton®) eignet sich ideal für Ölkreisläufe, Schmierölkühler und Systeme mit chemisch aggressiven Medien. Es bleibt bis etwa 200 °C stabil, ist jedoch weniger für langfristige Dampfanwendungen geeignet. FFKM ist die Premiumauswahl bei extremen Temperaturen und aggressiven Chemikalien. Es verbindet die chemische Inertheit von PTFE mit der Elastizität von Gummi, ist jedoch kostspieliger.

Verträglichkeit mit Prozessmedien

Wasser und Dampf lassen NBR schnell altern, weshalb EPDM in wasserseitigen Kreisläufen häufig die erste Wahl ist. Bei ölgekühlten Wärmetauschern oder geschlossenen Hydrauliksystemen bietet FKM (Viton®) bessere Leistungen. FFKM wird vor allem in kritischen Instrumentierungskreisläufen oder Prüfanlagen eingesetzt, in denen absolute Leckdichtheit und Reinheit erforderlich sind. Die richtige Materialauswahl gewährleistet, dass der O-Ring nicht nur gegen chemische Einflüsse, sondern auch gegen wiederholte Kompression und Ausdehnung während des Betriebs beständig ist.

Technische Konstruktion: Nutabmessungen, Toleranzen und PTFE-Stützringe

Nutgestaltung und Toleranzen nach ISO 3601

Selbst das beste Material versagt bei einer schlechten Konstruktion. Eine korrekte Nutgeometrie, die Abstimmung von Verpressung und Dehnung sowie der richtige Einsatz von Stützringen bestimmen, ob ein O-Ring seine Funktion behält. Die Norm ISO 3601 beschreibt die Toleranzen für O-Ring-Abmessungen, Nuttiefen und Verpressungsprozentsätze. Eine korrekt nach ISO 3601 ausgelegte Nut sorgt dafür, dass O-Ringe in Wärmetauschern ihre Dichteigenschaften auch bei langfristigen Druckwechseln und Temperaturschwankungen behalten. Für statische Anwendungen gelten in der Regel 15–25 % Verpressung bei einer Nutfüllung von etwa 80 %. Eine zu hohe Verpressung verursacht Verformung und verkürzt die Lebensdauer, während eine zu geringe Verpressung Leckagen verursachen kann. Die Rauheit der Dichtfläche muss so ausgelegt sein, dass Mikroleckagen vermieden werden, ohne die Reibung zu erhöhen. Eine zu raue oder zu glatte Oberfläche kann dazu führen, dass O-Ringe in Wärmetauschern nicht optimal abdichten, besonders wenn Druck und Temperatur kontinuierlich schwanken.

Anwendung von PTFE-Stützringen

Bei höheren Systemdrücken oder größeren Spaltmaßen werden PTFE-Stützringe eingesetzt. Diese steifen Ringe stützen den O-Ring und verhindern, dass das Elastomer in den Spalt gedrückt wird, wodurch Extrusion entsteht. Unter anspruchsvollen Betriebsbedingungen verhindern solche Konstruktionen, dass O-Ringe in Wärmetauschern vorzeitig verschleißen oder durch Extrusion beschädigt werden, wodurch sich die Lebensdauer erheblich verlängert. Bei Rohrbündelwärmetauschern ist dies besonders wichtig, vor allem bei thermischer Ausdehnung der Metallteile. Eine korrekte Passung nach ISO 3601 verhindert außerdem, dass der Stützring die Dichtung bei steigender Temperatur behindert oder verformt.

Qualität, Wartung und Lebensdauer in Kraftwerken

Wartungsstrategie und Inspektion

Eine gute Dichtungskonstruktion ist nur wirksam, wenn auch der Wartungsprozess sorgfältig organisiert ist. Kraftwerke arbeiten mit strengen Inspektions- und Austauschplänen, um ungeplante Stillstände zu verhindern. Aufgrund ihrer ständigen Belastung durch Druck- und Temperaturschwankungen benötigen O-Ringe in Wärmetauschern ein kontrolliertes Wartungsprogramm, um die Dichtungsintegrität zu erhalten. Während geplanter Stillstände werden O-Ringe visuell auf Druckverformungsrest, Rissbildung oder Verhärtung geprüft. Der Austausch erfolgt vorbeugend nach einer vorab festgelegten Betriebsdauer, abhängig vom Medium und von der Temperatur.

Compounds wie EPDM behalten ihre Eigenschaften in wasserseitigen Kreisläufen in der Regel länger, während FKM (Viton®) oder FFKM in Ölkreisläufen oder chemischen Umgebungen bessere Leistungen bieten. Ein sorgfältig geplanter Austauschzeitpunkt verhindert, dass O-Ringe in Wärmetauschern über ihre elastische Grenze hinaus altern, was Leckagen oder Leistungsverlust verursachen kann.

Qualitätssicherung und Rückverfolgbarkeit

Beim Austausch ist die Rückverfolgbarkeit wichtig: Materialart, Härte, Normabmessung und Produktionsdatum werden dokumentiert. Lieferanten wie O-Ring-Stocks bieten O-Ringe an, die den Qualitätsklassen nach ISO 3601 entsprechen und von zertifizierten Compoundherstellern stammen. Dies gewährleistet gleichbleibende Abmessungen, Verpressung und chemische Beständigkeit, was für eine langfristige Zuverlässigkeit in jedem Wärmetauscher entscheidend ist. Durch die ausschließliche Verwendung zertifizierter O-Ringe in Wärmetauschern nach ISO 3601 bleiben Dichtungsleistung und Maßhaltigkeit auch bei hoher Belastung gewährleistet.
