Joints toriques dans les échangeurs de chaleur : étanchéité fiable pour les centrales électriques

Table des matières

1. Application des joints toriques dans les échangeurs de chaleur des centrales électriques
2. Choix des matériaux : EPDM, FKM (Viton®) et FFKM dans les échangeurs de chaleur
3. Conception technique : dimensions des gorges, tolérances et bagues anti-extrusion en PTFE
4. Qualité, entretien et durée de vie dans les centrales électriques
5. FAQ : joints toriques dans les échangeurs de chaleur

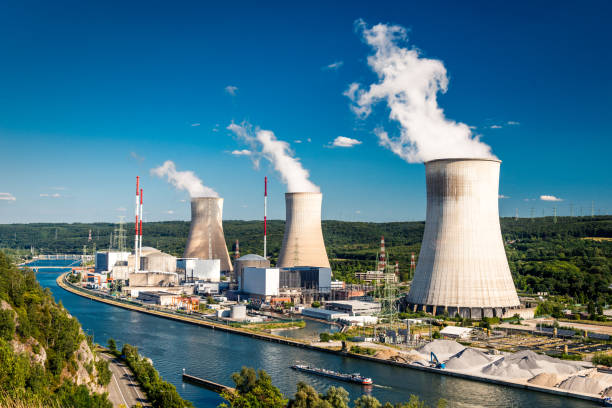

Application des joints toriques dans les échangeurs de chaleur des centrales électriques

Les échangeurs de chaleur des centrales électriques traitent de l’eau, de l’huile, du glycol et des condensats à différentes températures. Les joints toriques sont présents dans les couvercles d’inspection, les raccords de capteurs, les bouchons de vidange, les transitions de brides et les systèmes de tuyauterie. Leur fonction principale consiste à séparer les fluides sans fuite ni contamination, même lors de cycles répétés de dilatation thermique et de refroidissement. Dans les échangeurs de chaleur à plaques (PHE), les joints toriques sont souvent installés dans des bouchons d’obturation, des ensembles de tuyauterie et des points de mesure. Ils doivent résister à l’eau chaude, au glycol et aux produits de nettoyage. L’EPDM est privilégié dans ces applications en raison de son excellente résistance à l’eau et à la vapeur. Dans les circuits contenant de l’huile ou fonctionnant à des températures plus élevées, le FKM (Viton®) peut offrir de meilleurs résultats.

PHE et S&T : différences de contraintes

Dans les échangeurs de chaleur à calandre et tubes (S&T), les joints toriques sont présents dans les couvercles d’extrémité, les joints de faisceaux tubulaires et les raccords d’instrumentation. Les niveaux de pression peuvent être considérables, ce qui explique l’utilisation fréquente de compounds plus durs de 80–90 Shore A. Ceux-ci sont associés à des bagues anti-extrusion en PTFE afin d’empêcher l’extrusion sous haute pression. Dans les deux types d’échangeurs de chaleur, les joints doivent résister aux cycles thermiques et aux variations de pression sans perdre leurs propriétés élastiques.

Choix des matériaux : EPDM, FKM (Viton®) et FFKM dans les échangeurs de chaleur

Propriétés des principaux compounds

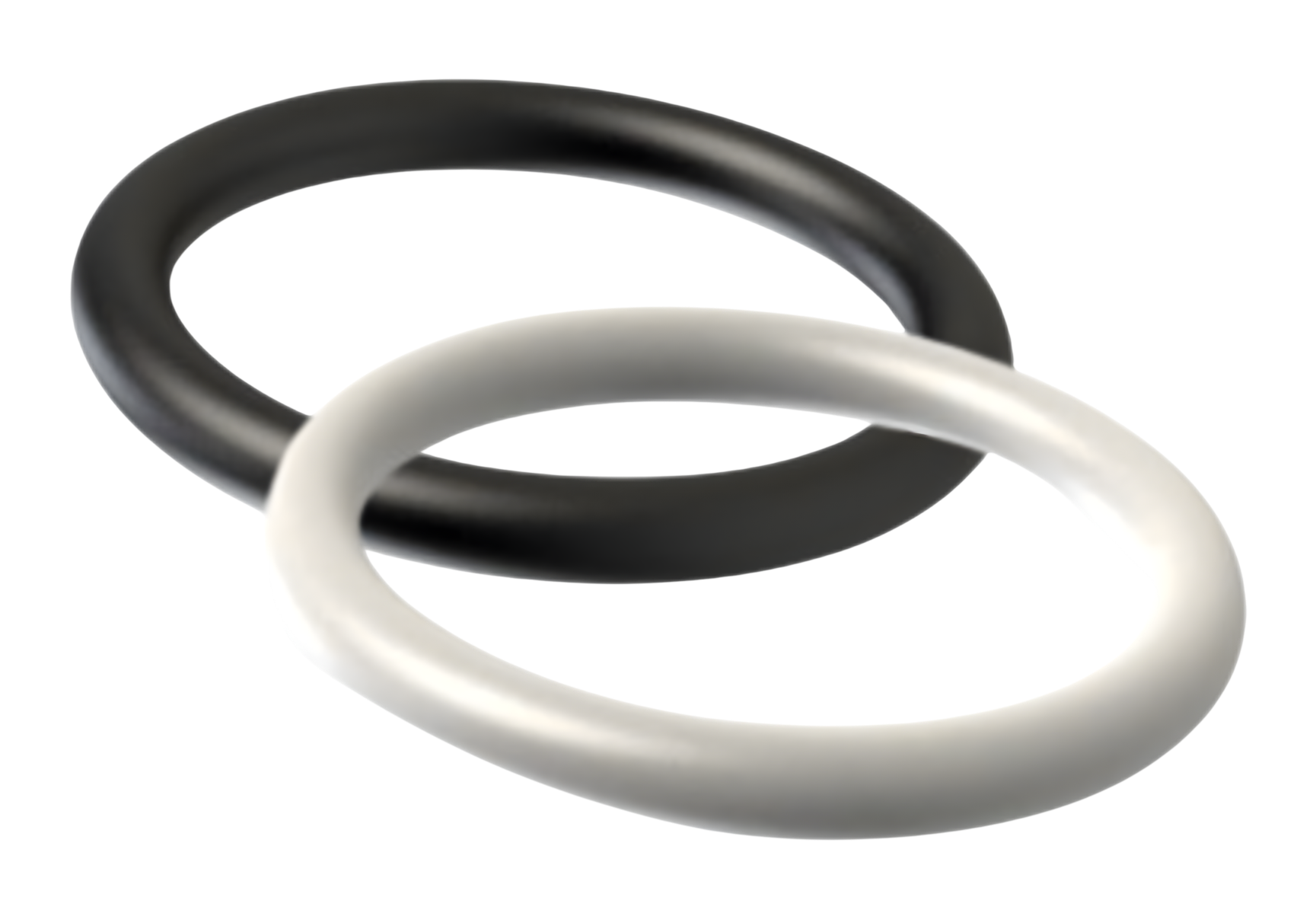

Le choix du matériau détermine en grande partie la durée de vie et la fiabilité des joints toriques dans les échangeurs de chaleur. Chaque élastomère présente des avantages et des inconvénients spécifiques selon le fluide, la température et la méthode de nettoyage. L’EPDM offre une excellente résistance à l’eau chaude, à l’eau déminéralisée et à la vapeur. Il reste élastique jusqu’à environ 150 °C et présente une bonne résistance à l’oxydation et à l’ozone. Le FKM (Viton®) convient parfaitement aux circuits d’huile, aux refroidisseurs d’huile de lubrification et aux systèmes contenant des fluides chimiquement agressifs. Il reste stable jusqu’à environ 200 °C, mais convient moins aux applications prolongées sous vapeur. Le FFKM constitue le choix haut de gamme pour les températures extrêmes et les produits chimiques agressifs. Il associe l’inertie chimique du PTFE à l’élasticité du caoutchouc, mais son coût est plus élevé.

Compatibilité avec les fluides de procédé

L’eau et la vapeur accélèrent le vieillissement du NBR, ce qui fait souvent de l’EPDM le premier choix dans les circuits côté eau. Le FKM (Viton®) offre de meilleures performances dans les échangeurs de chaleur refroidis par huile ou les systèmes hydrauliques fermés. Le FFKM est principalement utilisé dans les circuits d’instrumentation critiques ou les installations d’essai où une étanchéité absolue et une grande propreté sont exigées. Le choix correct du matériau garantit que le joint torique résiste non seulement aux influences chimiques, mais aussi aux compressions et dilatations répétées pendant le fonctionnement.

Conception technique : dimensions des gorges, tolérances et bagues anti-extrusion en PTFE

Conception des gorges et tolérances selon ISO 3601

Même le meilleur matériau échoue en cas de mauvaise conception. Une géométrie correcte de la gorge, l’ajustement de la compression et de l’étirement ainsi que l’utilisation appropriée de bagues de soutien déterminent si un joint torique conserve sa fonction. La norme ISO 3601 décrit les tolérances applicables aux dimensions des joints toriques, aux profondeurs des gorges et aux taux de compression. Une gorge correctement conçue selon ISO 3601 garantit que les joints toriques des échangeurs de chaleur conservent leurs propriétés d’étanchéité, même lors de variations prolongées de pression et de température. Pour les applications statiques, on applique généralement une compression de 15–25 %, avec un remplissage de la gorge d’environ 80 %. Une compression excessive provoque une déformation et raccourcit la durée de vie, tandis qu’une compression insuffisante peut provoquer des fuites. La rugosité de la surface d’étanchéité doit éviter les microfuites sans augmenter le frottement. Une finition trop rugueuse ou trop lisse peut empêcher les joints toriques des échangeurs de chaleur d’assurer une étanchéité optimale, notamment lorsque la pression et la température varient continuellement.

Utilisation de bagues anti-extrusion en PTFE

Des bagues anti-extrusion en PTFE sont utilisées lorsque les pressions du système sont plus élevées ou que les jeux d’extrusion sont plus importants. Ces bagues rigides soutiennent le joint torique et empêchent l’élastomère d’être poussé dans le jeu, ce qui provoquerait une extrusion. Dans des conditions de fonctionnement exigeantes, ces constructions empêchent les joints toriques des échangeurs de chaleur de s’user prématurément ou d’être endommagés par extrusion, ce qui prolonge considérablement leur durée de vie. Cette solution est essentielle dans les échangeurs de chaleur à calandre et tubes, notamment lors de la dilatation thermique des pièces métalliques. Un ajustement correct selon ISO 3601 empêche également la bague anti-extrusion de gêner ou de déformer le joint lorsque la température augmente.

Qualité, entretien et durée de vie dans les centrales électriques

Stratégie d’entretien et inspection

Une bonne conception de l’étanchéité n’est efficace que si le processus d’entretien est également organisé avec soin. Les centrales électriques appliquent des calendriers stricts d’inspection et de remplacement afin d’éviter les arrêts imprévus. En raison de leur exposition constante aux variations de pression et de température, les joints toriques des échangeurs de chaleur nécessitent un programme d’entretien contrôlé afin de préserver l’intégrité de l’étanchéité. Pendant les arrêts planifiés, les joints toriques sont inspectés visuellement afin de détecter une déformation rémanente après compression, des fissures ou un durcissement. Ils sont remplacés à titre préventif après une durée de fonctionnement prédéterminée, en fonction du fluide et de la température.

Les compounds tels que l’EPDM conservent généralement leurs propriétés plus longtemps dans les circuits côté eau, tandis que le FKM (Viton®) ou le FFKM offrent de meilleures performances dans les circuits d’huile ou les environnements chimiques. Une date de remplacement soigneusement planifiée évite que les joints toriques des échangeurs de chaleur ne vieillissent au-delà de leur limite élastique, ce qui pourrait provoquer des fuites ou une perte de performances.

Assurance qualité et traçabilité

Lors du remplacement, la traçabilité est importante : le type de matériau, la dureté, la dimension normalisée et la date de production sont enregistrés. Des fournisseurs tels qu’O-Ring-Stocks proposent des joints toriques conformes aux classes de qualité ISO 3601 et provenant de fabricants de compounds certifiés. Cela garantit une constance des dimensions, de la compression et de la résistance chimique, essentielle à la fiabilité à long terme de chaque échangeur de chaleur. En utilisant uniquement des joints toriques certifiés dans les échangeurs de chaleur conformément à ISO 3601, les performances d’étanchéité et la constance dimensionnelle restent garanties, même sous des charges élevées.
